Ligne de production de sols en plastique PVC

La ligne de production de sols en plastique PVC est un sol en matériau composite bois-plastique. Il présente les mêmes caractéristiques de transformation que le bois. Il peut être scié, percé et cloué à l’aide d’outils ordinaires. Il est très pratique et peut être utilisé comme du bois ordinaire. En même temps, il a la sensation du bois et les propriétés de résistance à l'eau et anticorrosion du plastique, ce qui en fait un matériau de construction extérieur imperméable et anticorrosion excellent et durable. La machine de la ligne de production de sols en plastique PVC se compose d'une unité de mélange, d'une extrudeuse à double vis, d'une table de formage sous vide, d'un tracteur, d'une machine de découpe et d'un support de déchargement, qui constituent la partie principale de l'ensemble de la ligne de production.

envoyer une demande

Description du produit

La machine de la ligne de production de sols en plastique PVC se compose d'une unité de mélange, d'une extrudeuse à double vis, d'une table de formage sous vide, d'un tracteur, d'une machine de découpe et d'un support de déchargement, qui constituent la partie principale de l'ensemble de la ligne de production.

Ligne de production d'extrusion de plancher en bois-plastique PVC - La ligne de production d'extrusion de plancher en bois-plastique utilise une extrudeuse conique à double vis SJZ65/132, spécialement utilisée pour l'extrusion, la plastification et le moulage de matières premières en poudre PE + poudre de bois. Il présente les caractéristiques d'un rendement élevé, d'un bon effet plastifiant et d'une faible consommation d'énergie.

Le refroidissement par réglage de la ligne de production de sols en plastique PVC adopte un système de refroidissement par réglage sous vide et par circulation d'eau. Les conduites de vide et les conduites d'eau de refroidissement sont reliées à l'aide de raccords en cuivre. Tout en garantissant le degré de vide, il peut également garantir l'effet de refroidissement.

La traction de la machine de la ligne de production de sols en plastique PVC adopte un mécanisme de chenille de traction à bloc plat supérieur et inférieur, et des blocs de caoutchouc de traction spéciaux peuvent être ajoutés pour répondre à l'objectif de traction de profils spéciaux, sans presser les profils de plaque ni déformer le produit. La montée et la descente de la chenille sont contrôlées par un vérin avec fonction de pression réglable pour contrôler la zone de contact et la pression de la chenille sur les plaques et profilés.

La machine de découpe de la ligne de production de sols en plastique PVC adopte une machine de découpe à couteau de levage, qui est contrôlée de manière synchrone avec l'extrusion hôte pour assurer une coupe précise.

Vidéo

cas

affichage du produit

Extrudeuse conique à double vis

2. Extrudeuse conique à double vis SZ-65/132
Dureté du cylindre de la machine :	HT>940
Matériau de la vis et de la vis :	38CrMoAIA
Profondeur de la couche de nitrure du canon à vis :	Traitement en alliage d'injection de 0,4 à 0,7 mm à l'avant du corps de vis.
Puissance du moteur principal :	37 kW (moteur Shandong Hengli ou Qingdao)
Mode de vitesse du moteur principal :	La conversion de fréquence ABB est adoptée
Méthode de chauffage :	Anneau chauffant en fonte d'aluminium
puissance de chauffage :	24KW
méthode de refroidissement :	ventilateur centrifuge
Puissance du ventilateur de refroidissement :	3 ensembles 0,25 kW

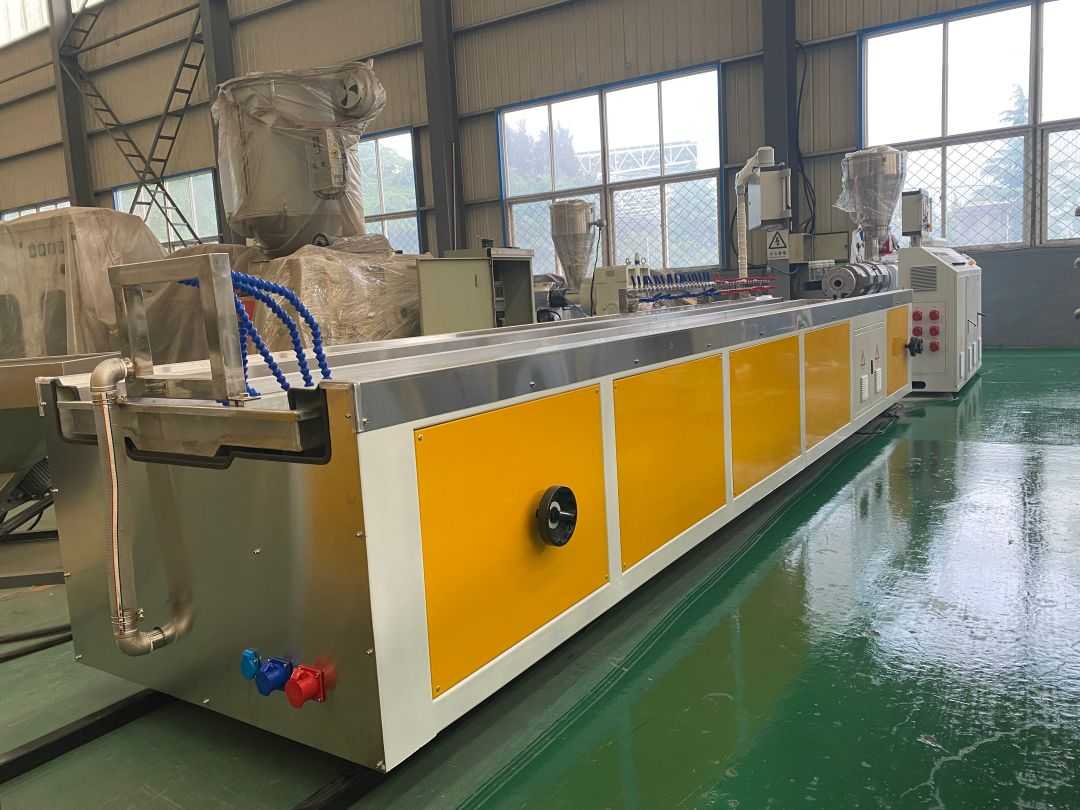

Plateforme de réglage du vide

3. Plateforme de réglage du vide DX-6000
Longueur de la plateforme :	6000 mm
Matériau de la plateforme :	201 Acier inoxydable
pompe à vide :	5,5 kW : 2 ensembles
pompe à eau :	2,2 kW : 1 jeu
Ventilateur vortex :	1,1 W 1 jeu
Utilisation du ventilateur vortex :	Taches d'eau à la surface des produits séchés
Rail de guidage de montage du moule :	Alliage d'aluminium de haute qualité avec profil de rainure de type T
Ajustement des règlements :	Le réglage supérieur et inférieur est le réglage de la boîte de roue à vis sans fin et du fil machine. Le réglage gauche et droit est le réglage de la tige en soie L'équilibre du support d'eau de la plate-forme de réglage est le réglage de la boîte à roue à vis sans fin et du fil machine.
Longueur de l'appareil mobile électrique :	800 mm
La table dressée se déplace d'avant en arrière :	Le moteur de décélération de roue cycloïde de 1,1 kW est utilisé pour le réglage.

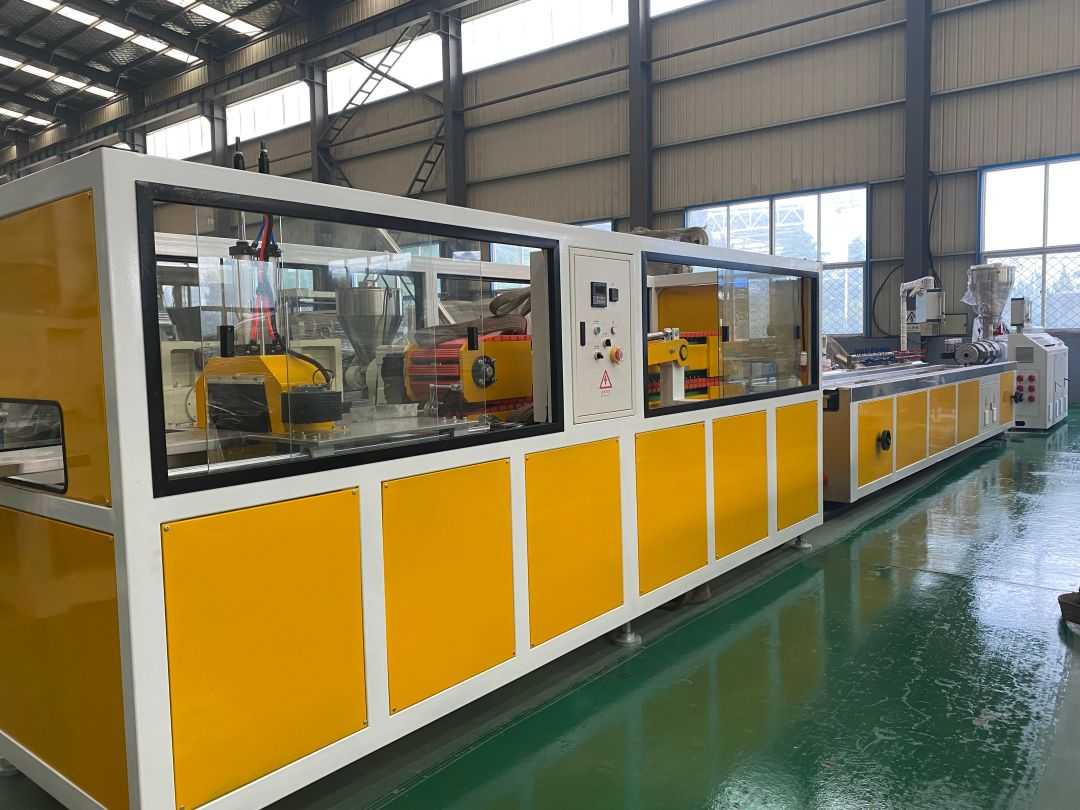

Machine de traction et de découpe

4. Machine de traction et de découpe QY-300
(1) Partie traction :
mode de traction :	Traction à double voie
Matériau du bloc de caoutchouc :	Gel de silicone (fiable, résistant à l'usure, section trapézoïdale, avec rainure sur la face de contact)
Largeur du bloc de gel :	300 mm 1 rang
Forme contraignante :	Utiliser le type de bras tournant à cylindre
Pression de travail de l'élément pneumatique :	0,5 ~ 0,7 MPa
Longueur effective de la piste :	2100mm
vitesse de traction :	0,5 ~ 6 m/min
puissance du moteur :	1,5 kW * 2 ensembles
Mode de régulation de la vitesse du moteur :	La conversion de fréquence ABB est adoptée
(2) Partie coupante :
Forme contraignante :	Adopter le pneumatique
longueur de coupe :	10-300mm
Méthode de coupe :	Coupe avec des lames de scie en alliage de haute qualité
Puissance du moteur de coupe :	2,2 kW
Mode de coupe :	Coupe automatique et coupe manuelle
Méthode de coupe à longueur fixe :	Le commutateur d'approche est adopté
pression de travail :	0,5 ~ 0,7 MPa

Dispositif de déchargement

5. Dispositif de déchargement XL-3000
Longueur de l'unité de décharge :	3000mm
Décharger le matériel de la table :	acier inoxydable
Méthode de décharge :	pneumatique
