Ligne de production d'extrusion d'abat-jour PP/PC

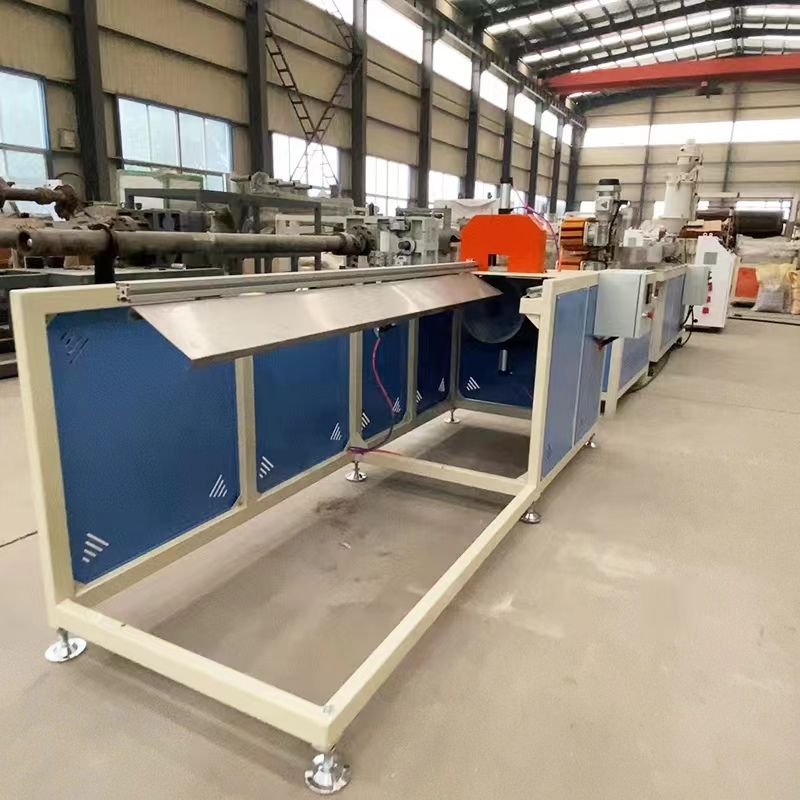

La ligne de production d'extrusion d'abat-jour PP/PC est principalement composée d'un hôte d'extrusion, d'une table de façonnage, d'une machine de traction par courroie et d'un support de découpe. L'hôte d'extrusion adopte une extrudeuse monovis avec régulation de vitesse à fréquence variable. Il peut être configuré selon diverses spécifications de produits. Différents types de machines principales ; la table de façonnage adopte un bac à eau en acier inoxydable et est équipée d'une pompe à vide de marque célèbre nationale ; le tracteur adopte la traction par courroie ; la coupe et le déchargement adoptent des lames de scie importées pour un positionnement et une coupe précise.

envoyer une demande

Description du produit

Caractéristiques de la ligne de production d'extrusion d'abat-jour PP/PC :

1. Cette unité a une grande polyvalence et convient à l’extrusion de tuyaux rigides et de profilés spéciaux ; la configuration spécifique varie selon les différents produits. Plan de conception du produit !

2. Matières premières applicables : PC, PMMA, ABS, PVC rigide, PP, PE et autres matériaux granulaires

3. Plage de diamètres de tuyaux applicables : tuyaux ronds, demi-cercles et produits de forme spéciale dans un diamètre extérieur de 120 mm.

4. Convient aux couleurs simples et doubles grâce à une extrudeuse et un moule de coextrusion.

5. Différents produits peuvent choisir des processus de refroidissement par eau, de refroidissement par air et autres.

Cas

Affichage du produit

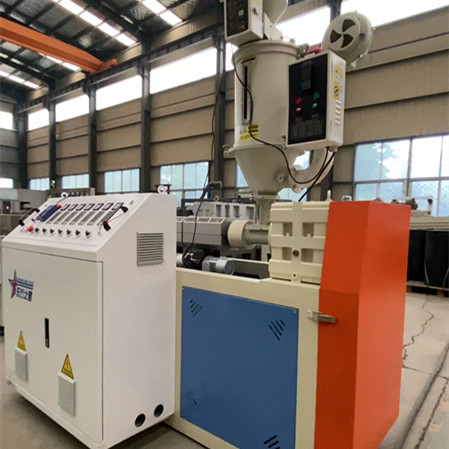

Extrudeuse monovis SJ 55

1	spécifications et modèles	SJ-55
2	Diamètre de vis	55mm
3	Rapport de diamètre long de la vis	28:1
4	Forme de structure à vis	pc Tige à vis spéciale
5	Structure du cylindre de la machine	Un tube de machine
6	Tige de vis, matériau du canon de la machine	38CrMOALA
7	Vis, canon traité au nitrure	traitement à l'azote
8	Tige filetée, durée de vie du canon	Environ 1-2 ans
9	Puissance du moteur de conversion de fréquence d'entraînement principal	Moteur à billes Siemens 15KW
10	boîte de réduction	Jiangyin ou Changzhou ont produit un réducteur de vitesse spécial pour machines en plastique
11	Puissance de chauffe des bouteilles	12KW
12	Le mode de refroidissement du cylindre	refroidissement à air forcé

Évier de réglage de refroidissement

Temps d'article	projet	Spécification des exigences
1	Longueur du diamètre de l'évier	2,4 millions
2	Matériau de la plaque à eau	acier inoxydable
3	Puissance du moteur mobile longitudinal	0,55 kW
4	Type structurel	Pulvérisez de l'eau pour le refroidissement, la puissance de la pompe est de 0,75 kW.
5	Finaliser le chemin	Moule de moulage refroidi à l'eau
6	Corps du réservoir, matériau du pipeline	acier inoxydable
7	Plage de déplacement avant et arrière	800 millimètres
8	Ajustez la plage à gauche et à droite	50 millimètres
9	Gamme haut et bas	80 millimètres

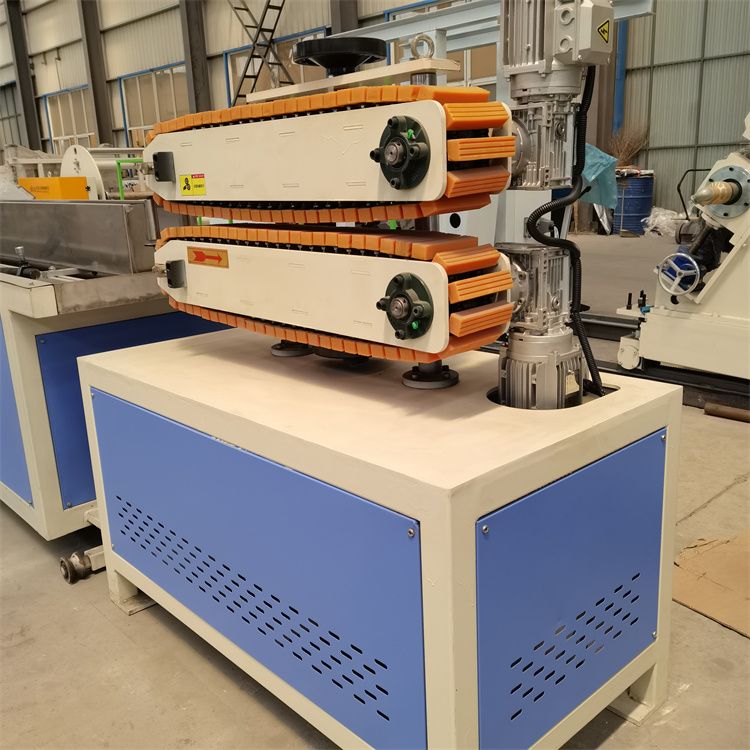

Tracteur à courroie

Temps d'article	projet	Spécification des exigences
1	mode de traction	Pour rouler le type
2	Largeur efficace de traction	120
3	moteur de traction	0,75 kW
4	vitesse de transport	Et 1-12 m/min
5	Contrôle de vitesse	Contrôle de conversion de fréquence
6	Matériau du ruban	Silicone résistant à l'usure
7	La méthode de serrage	mouvement de la main
