Ligne de production de profils

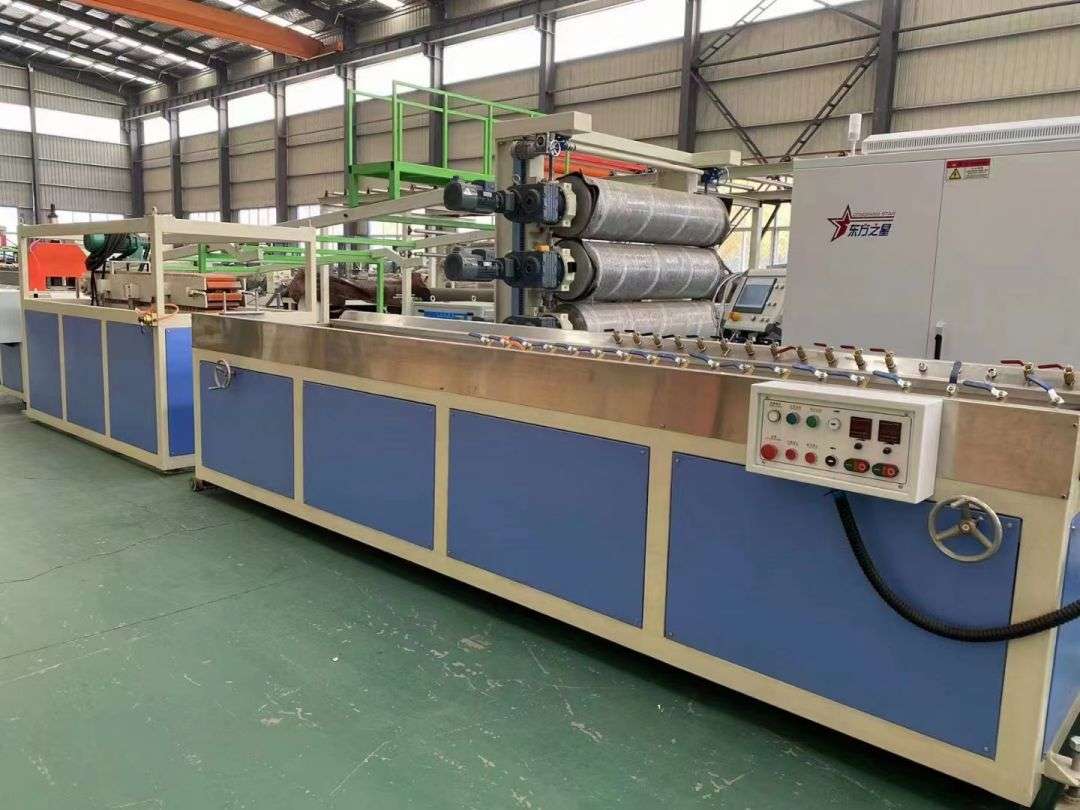

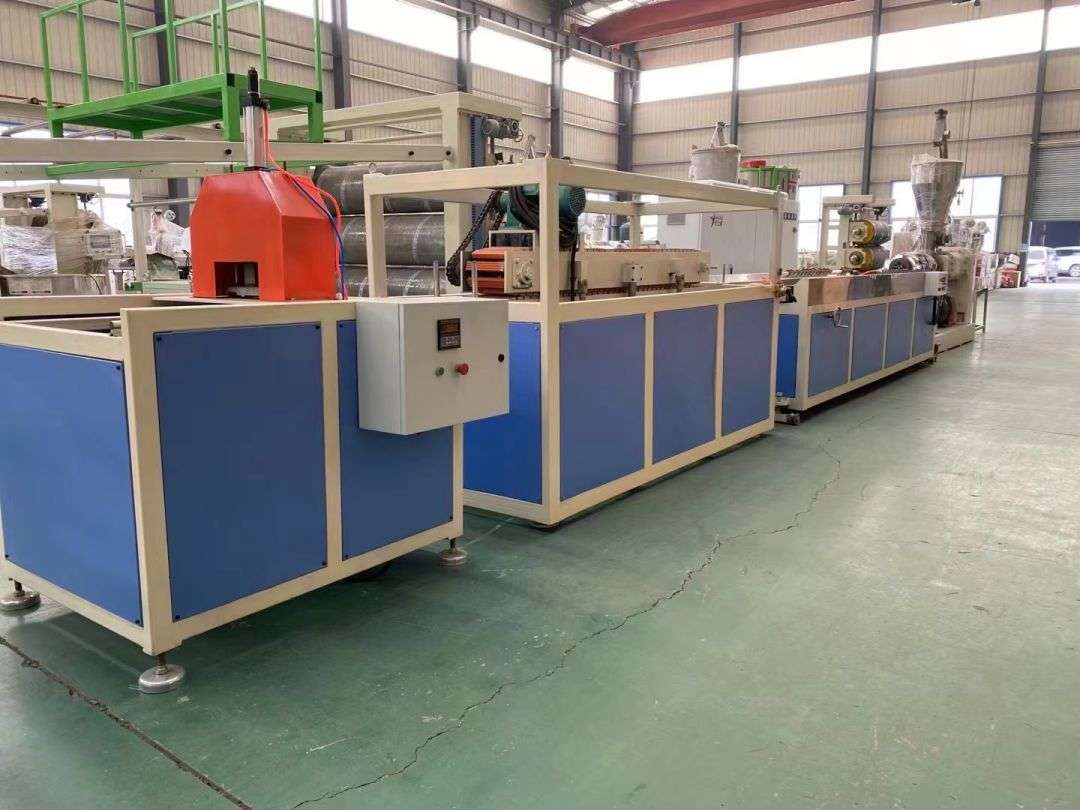

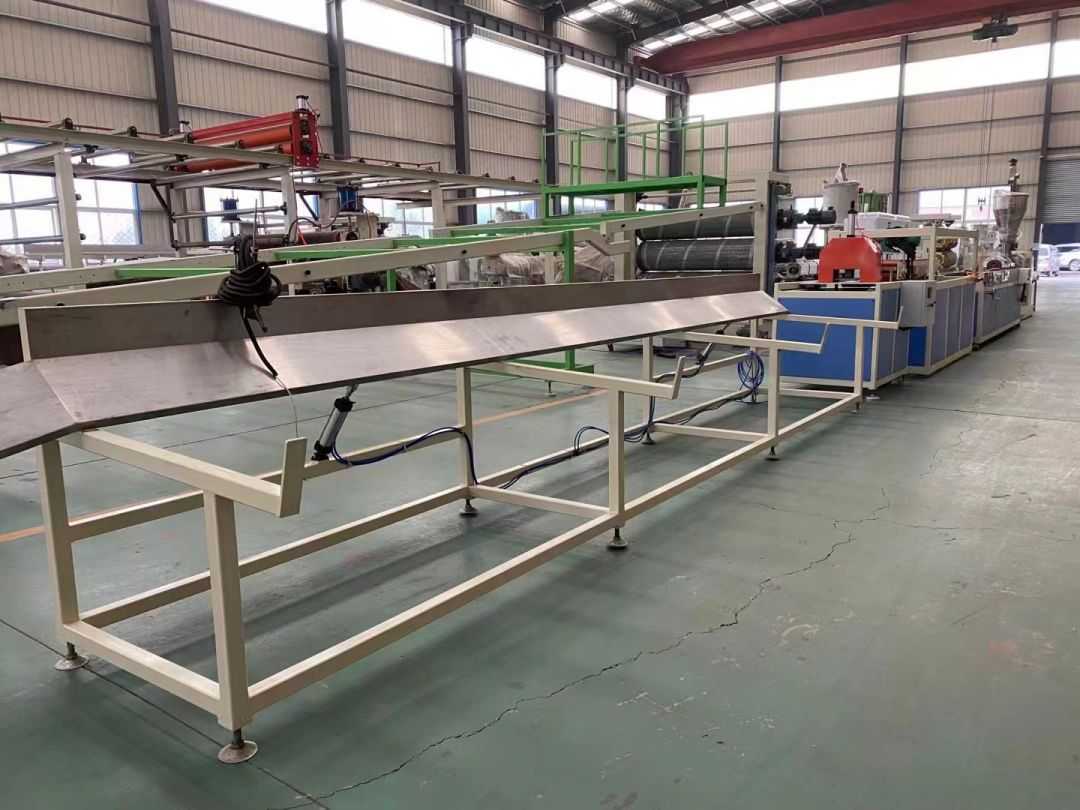

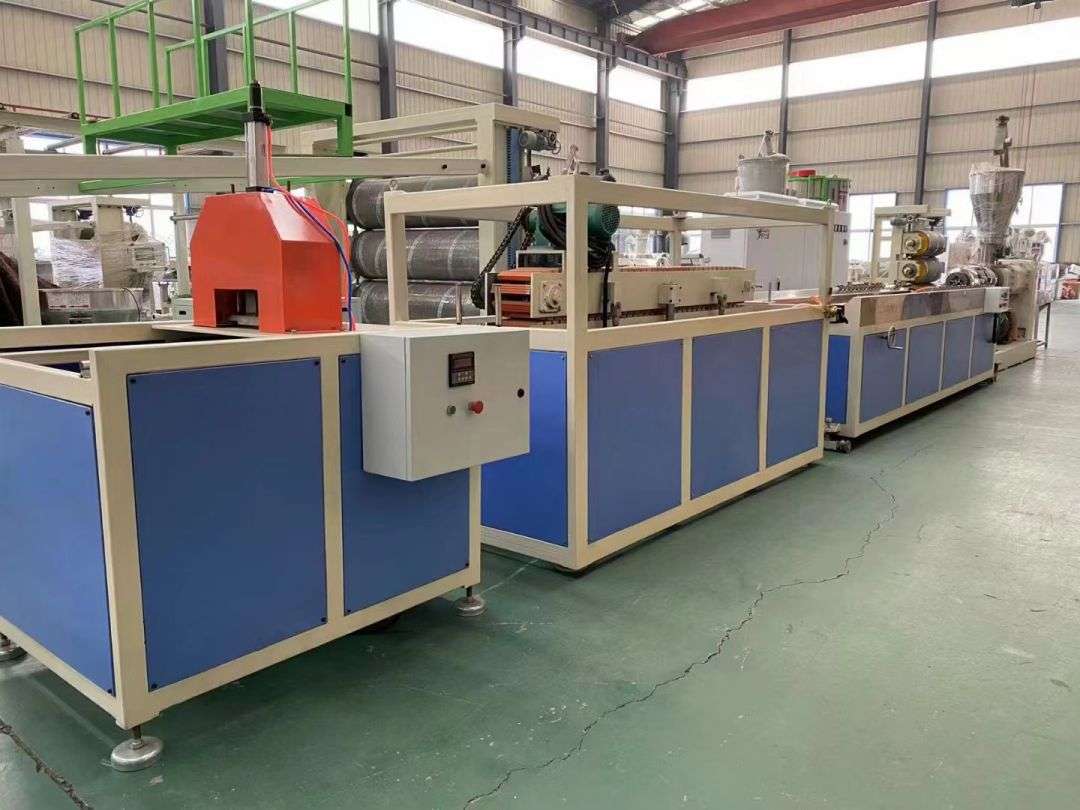

Ligne de production de profils La ligne de production de profilés utilise des extrudeuses coniques à double vis de la série SJSZ-65/132, des plates-formes de formage sous vide en acier inoxydable, des tracteurs à chenilles, des machines intégrées de découpe automatique et des supports de déchargement rabattables. La plate-forme de façonnage est équipée d'une pompe à vide haute pression et d'une pompe à eau réglables en quatre dimensions. Le tracteur est serré pneumatiquement. La machine de découpe automatique à longueur fixe utilise un interrupteur de déplacement pour couper à une longueur fixe. Le support d'empilage mesure 6 mètres de long, est en acier inoxydable et est basculé pneumatiquement.

envoyer une demande

Description du produit

Ligne de production de profils

La ligne de production de profilés utilise des extrudeuses coniques à double vis de la série SJSZ-65/132, des plates-formes de formage sous vide en acier inoxydable, des tracteurs à chenilles, des machines intégrées de découpe automatique et des supports de déchargement rabattables. La plate-forme de façonnage est équipée d'une pompe à vide haute pression et d'une pompe à eau réglables en quatre dimensions. Le tracteur est serré pneumatiquement. La machine de découpe automatique à longueur fixe utilise un interrupteur de déplacement pour couper à une longueur fixe. Le support d'empilage mesure 6 mètres de long, est en acier inoxydable et est basculé pneumatiquement.

cas

affichage du produit

projet	paramètre technique
moteur principal
armoire de commande électrique	* Commutateur d'air : Chint * L'épaisseur de l'acier utilisée n'est pas inférieure à 1,5 mm et tous les composants électriques sont de marques connues
Volume de production (kg/h)	100-200 (varie en fonction du volume d'extrusion différent des matériaux traités et des conditions de fonctionnement)
taille (mm)	3670x1500x2350mm
poids (kg)	3000 kg
Trémie de dosage et d'alimentation automatique	Matériau : acier inoxydable
Ligne de transport d'énergie	système triphasé à quatre fils
Régulateur de température, avec fonctions d'arrêt d'urgence et de protection	Table de contrôle de température intelligente Fonction d'alarme de protection contre les surintensités Système de protection contre les surcharges haute tension.
fonctionnalité	Cisaillement élevé, bon effet plastifiant, vitesse d'extrusion de profil à haut rendement (100-160 kg/h) de la taille correspondante pour répondre aux exigences de sortie de la ligne de production. Les matériaux de fabrication de haut niveau et les pièces durables ont des propriétés robustes.
Comment les données du panneau de commande sont affichées	affichage numérique

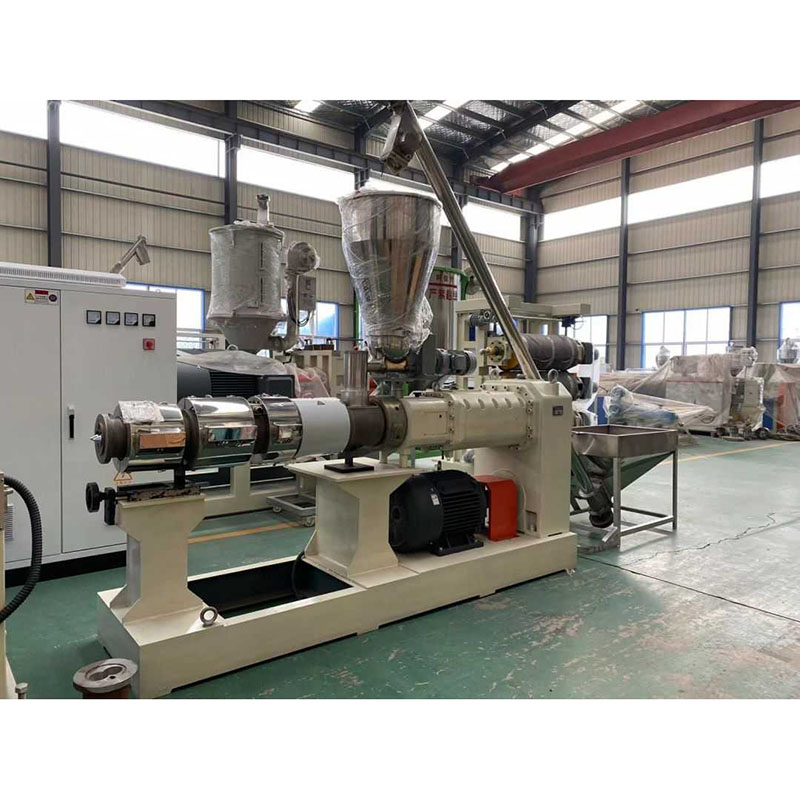

Vis : alliage de haute qualité 38CrMoAIA épaisseur de couche de nitrure 0,7 mm, dureté de surface HV940, Ra0,4um La marque bien connue de la Chine
diamètre (mm)	65/132mm
longueur active (mm)	2140mm
quantité	Article 2
formulaire	cône
Vitesse Vitesse (tr/min)	1 ~ 34 (vers l'extérieur)
Tambour en alliage de haute qualité 38CrMoAIA, épaisseur de couche de nitrure 0.7mm, dureté de surface HV940,Ra0.4um
Type de cylindre de machine	appareils monolithiques
Méthode de chauffage	Anneau chauffant en fonte d'aluminium
Nombre de zones de chauffage	Zone 4
puissance de chauffage (kw)	30 kW (11/4/6/8)
plage de température (℃)	50 ~ 350 ℃
Nombre de zones de refroidissement	3e arrondissement
Noyau à flux combiné	45 #, surface intérieure chromée
passage du liquide de refroidissement	Le ventilateur 3X250w est refroidi
fluide de refroidissement	air
assurance qualité	Durée de vie de plus de 10 000 heures
La méthode de manipulation du tambour de la machine	Dureté du double alliage HRC 55-62
2. Système d'entraînement et système de décélération
Puissance du moteur d'entraînement principal	37kw, moteur de marque célèbre du Shandong
Méthode de travail du moteur principal	Moteur asynchrone triphasé, directement connecté à la boîte de vitesses, le moteur avec régulateur de conversion à fréquence variable
Vitesse du moteur principal d'entraînement principal	30~1400r/min
La marque de la boîte de vitesses	Boîte de vitesses horizontale à torsion élevée, engrenage incliné à dents dures
roue dentée	Traitement d'infiltration d'azote, le matériau de l'engrenage est du 20CrMoTi
boîte à tickets de travail	Les deux arbres de réduction du boîtier de distribution sont entraînés par des engrenages taiques
Mode de régulation de vitesse du moteur principal	Régulation de la vitesse AC
3. système de pompage sous vide
taper	pompe à vide à anneau d'eau
puissance du moteur	3kw
Mode de fonctionnement du moteur	moteur asynchrone triphasé
degré de vide	0~-0,8pa
pompe à vide	Débit d'échappement : 60m³/h

1. 240 Table de réglage du vide

taille (mm)	400012001475mm (y compris la taille du rail de guidage)
Matériau de la plaque à eau	acier inoxydable
Nombre de buses d'air et de buses d'eau	Environ 60
Déplacez le moteur avant et après	0,75 kW (1 jeu)
pompe à eau	3KW
Type de pompe à vide	Pompe à vide à anneau d'eau
Puissance de la pompe à vide	Deux, 4kw
degré de vide (Mpa)	0~-0,8pa
La position et le mode de connexion de la buse vapeur d'eau	Emplacement : des deux côtés de la scène de réglage : type fixe
Mode de réglage de la hauteur centrale	Manuel du ver cochléaire
armoire de commande	1、 opération facile. 2、 Réaliser le tableau de réglage avant et après le réglage électrique, le réglage manuel de haut en bas. 3、 Les appareils électriques sont fabriqués en Chint 4、 Tous les moteurs sont dotés d'une protection contre les charges excessives.
Volume et quantité du réservoir d'eau	Environ 150L

Paramètres généraux de spécification

Contrôle automatique de l'approvisionnement en eau et du drainage

Tableau sous vide 1

Déplacer 700 mm mm et avancer

Réglage fin gauche et droite ± 30 mm

Les disques d'eau sont en acier inoxydable

Les tuyaux et équipements externes sont faciles à installer et à réviser facilement.

Tous les tuyaux extérieurs pour l'alimentation en eau et le drainage sont constitués de tuyaux en acier galvanisé de taille 1 "-2".

belle apparence

2. Tracteur à chenilles

Long, X et large (mm)	1800 mm x 1500 mm x 1700 mm
Vitesse de traction (m/min) traction maximale sur la barre d'attelage	0,8-5 m/I 4000N
Puissance du moteur de traction (kw)	2,2 kW x 1
Voie de suivi	pneumatique
Mode de connexion du moteur	connexion étoile
nombre de moteurs	1
vitesse du moteur	10 ~ 1450 tr/min
Suivre la longueur effective	1500mm
Régulation de la vitesse du moteur	Moteur AC, régulation de vitesse de l'onduleur
Mode de connexion du caoutchouc et de la chenille	Connecté rapidement par des vis, facile à installer et à retirer
Caractéristiques des blocs de traction	À combiner avec des blocs de caoutchouc et de l'acier Q235A, avec une bonne durabilité et résistance à l'usure
Le mode à clapet	commande pneumatique
Hauteur centrale du tracteur	1000 ± 50 mm, vitesse de traction réglable et synchrone.
Pression d'air comprimé	0,5 ~ 0,7 MPa
Méthode de ravitaillement en chaîne	Ajout manuel
armoire de commande Pièces vérin et pneumatique	Pièces électriques : Chint Le cylindre est utilisé par Yadke
Toutes les pièces pneumatiques : Yadker × Le contrôleur du tracteur se trouve sur la carte de commande du vide × Les portes et les caissons des autres côtés sont fabriqués avec une tôle d'acier de 1,5 mm d'épaisseur. × L'apparence du tracteur est magnifique.

Machine intégrée de coupe automatique

3. Machine de découpe : 1 200 MM X 1 160 MM X 1 600 MM
Mode pression Précision de coupe Hauteur de coupe Couper la puissance du moteur	circuit pneumatique ≤2mm ≤150mm 1,5 kW
Largeur de coupe maximale	260 millimètres
méthode du compteur	interrupteur photoélectrique
Pression de compression de l'air	0,5 ~ 0,7 MPa
