Ligne de production de panneaux de drainage PE

Aperçu de la ligne de production de panneaux de drainage en PE

La ligne de production de panneaux de drainage PE d'EASTSTAR est une solution complète et efficace conçue pour la production à grande échelle de panneaux de drainage en polyéthylène (PE) haute qualité et haute densité. Cette ligne de production intégrée automatise l’ensemble du processus depuis l’alimentation et l’extrusion jusqu’au moulage et au bobinage. Au cœur de cette ligne de production se trouve une extrudeuse monovis robuste 105/33 associée à une filière en T de précision de type cintre, garantissant un écoulement de fusion stable et constant pour un résultat uniforme. De plus, la ligne est équipée d'une unité de formage avancée à deux rouleaux et d'un système de vide, permettant une production précise de panneaux de drainage d'une largeur standard de 1 500 mm et d'une épaisseur réglable de 0,8 mm à 1,2 mm. Réputée pour sa fiabilité, sa précision et son haut degré d'automatisation, cette ligne de production est le choix privilégié pour les applications dans les domaines de la construction, du génie civil et de l'aménagement paysager.

Liste complète des équipements pour la ligne de production de panneaux de drainage en PE

Principales caractéristiques de la ligne de production de panneaux de drainage en PE

Extrusion hautement efficace et stable :L'extrudeuse monovis à noyau 105/33 à rapport L/D élevé utilise une vis et un corps nitrurés en 38CrMoAlA, offrant une dureté et une résistance à l'abrasion supérieures. Alimentée par un puissant moteur de 90 kW, la ligne permet une plastification de grands volumes de matériaux PE, avec une production allant jusqu'à 250-280 kg/heure.

Sortie précise et uniformité :Cette ligne de production est équipée d’une pompe doseuse de précision pour la matière fondue et d’une filière en T de style cintre spécialement conçue. Le canal d'écoulement de la filière est chromé et poli miroir pour garantir une répartition uniforme de la matière fondue et une épaisseur de feuille constante. Les rouleaux de formage sont rectifiés avec précision et chromés, ce qui donne une surface exceptionnellement lisse et garantit une surface de feuille lisse et plate.

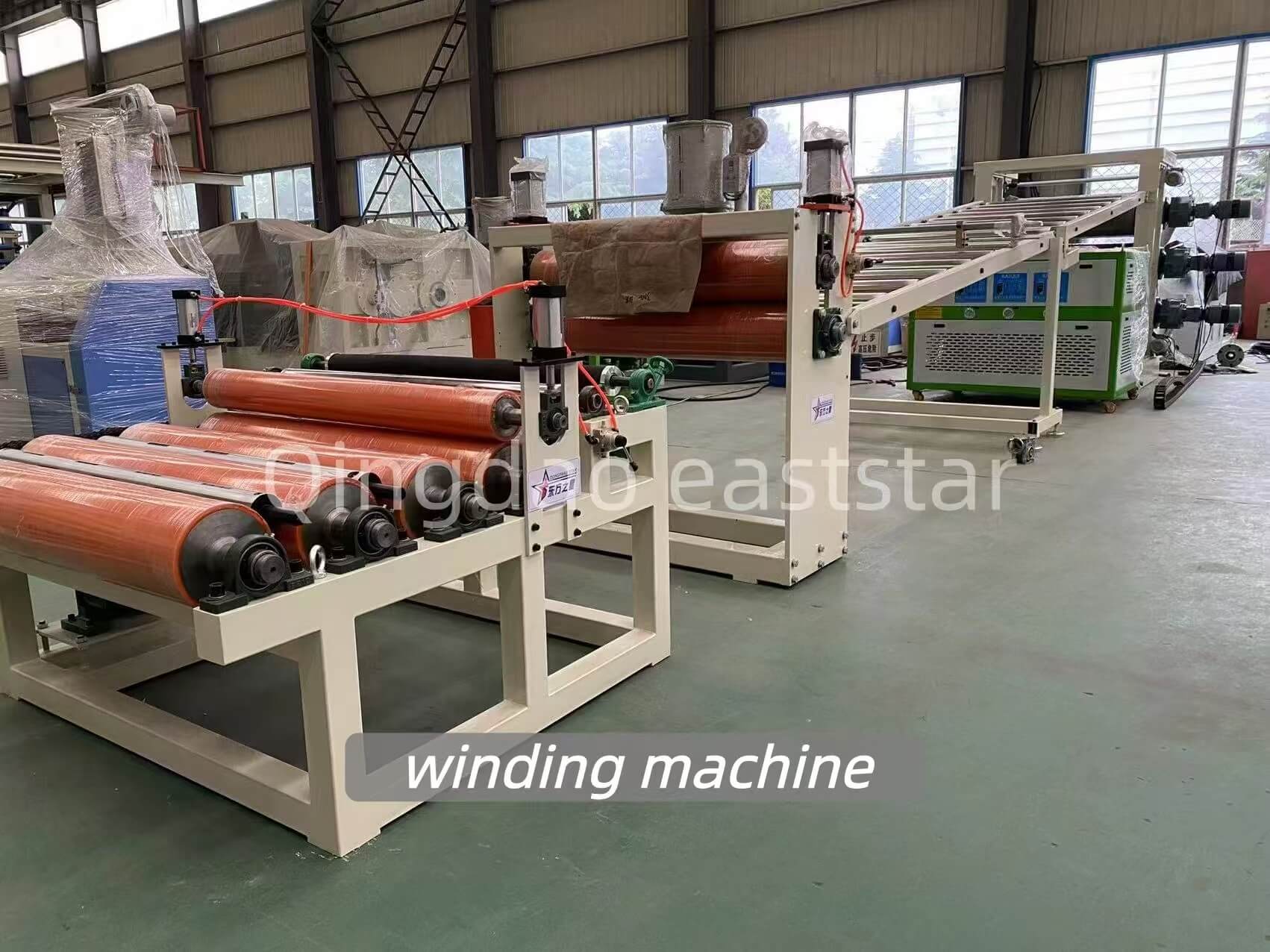

Contrôle entièrement automatisé et fiable :L'automatisation imprègne l'ensemble du processus de production : alimentation automatique, changement de tamis hydraulique, formage asservi et mesure/enroulement automatique de la longueur. Le système de contrôle utilise un automate Siemens série S7 et des convertisseurs de fréquence ABB, avec des composants basse tension clés provenant de Schneider Electric et Siemens, garantissant un fonctionnement fiable et un contrôle précis.

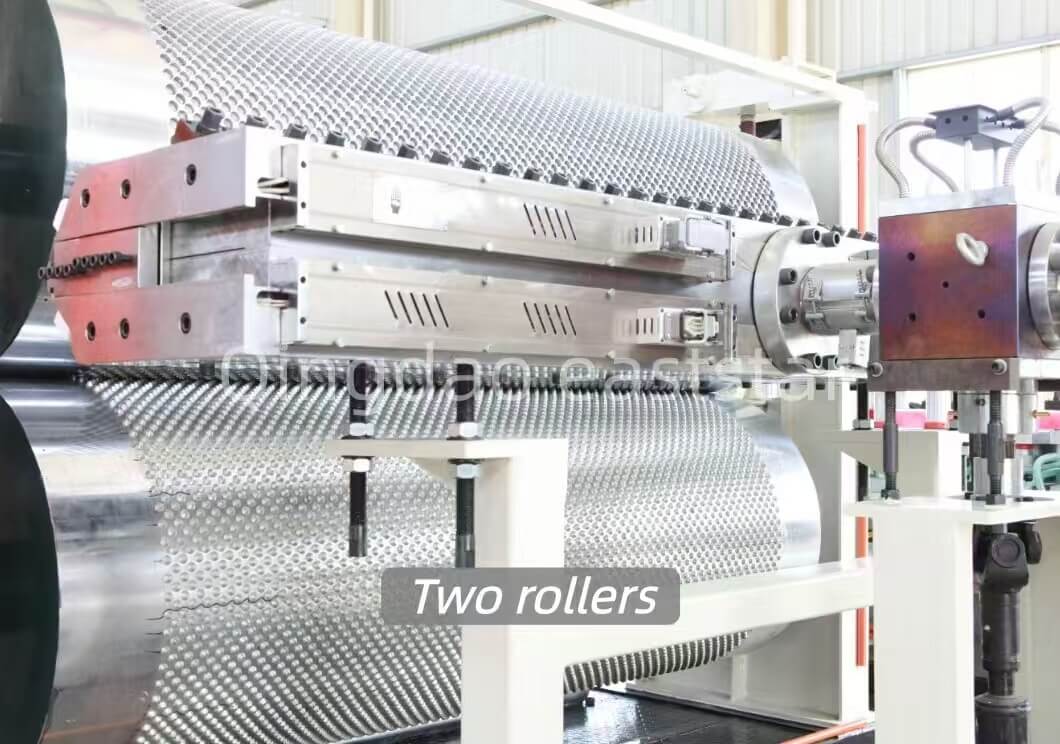

Robuste et durable :L'unité de formage à deux rouleaux est dotée de plaques latérales en acier massif et est équipée de roulements japonais NSK. Les rouleaux sont entraînés par un système servo haute puissance, doté d'une structure robuste et d'une résistance élevée à la pression, ce qui les rend idéaux pour un fonctionnement continu à long terme.

Détails techniques du composant principal de la ligne de production de panneaux de drainage PE

A. Performance globale de la ligne

Spécifications du produit : largeur 1500 mm ; Épaisseur 0,8 mm, 1,0 mm, 1,2 mm (monocouche)

Sortie d'extrusion : 250-280 kg/heure

Matière première : granulés de PE (débit de fusion : 0,9-2,0)

B. Spécifications techniques des composants principaux

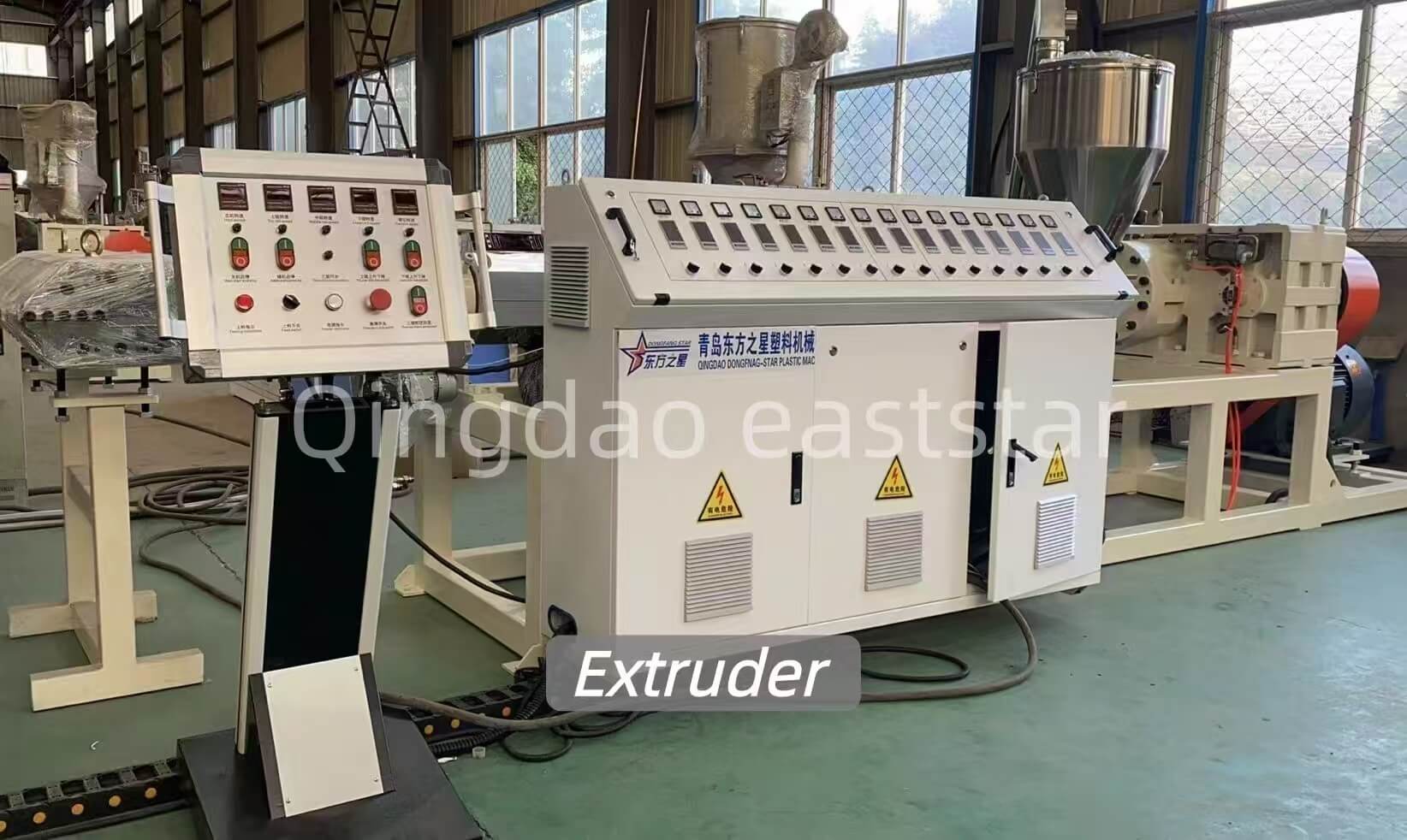

1. Extrudeuse monovis SJ105/33

2. Unité de formage de rouleaux doubles L=1700

3. Système de contrôle électrique

Nous insistons sur le recours à des marques de renommée mondiale dans des domaines clés pour garantir la fiabilité :

Certifications

Applications et caractéristiques du produit

Cette ligne de production est spécialement conçue pour la production de panneaux de drainage en PE et est largement utilisée dans :

Drainage de base :Pour bâtiments, tunnels et structures souterraines.

Sites d’enfouissement et aménagement paysager :Comme couche de drainage dans le génie civil et environnemental.

Jardins sur toit et végétalisation verticale :Fournit un drainage essentiel pour les applications horticoles.

Les principales caractéristiques des panneaux de drainage en PE produits comprennent :

Haute résistance et durabilité :Résiste à la pression du sol et aux contraintes mécaniques.

Excellente capacité de drainage :Permet un drainage efficace grâce à sa structure soigneusement conçue.

Résistance à la corrosion :Offre une longue durée de vie dans diverses conditions de sol et d'humidité.

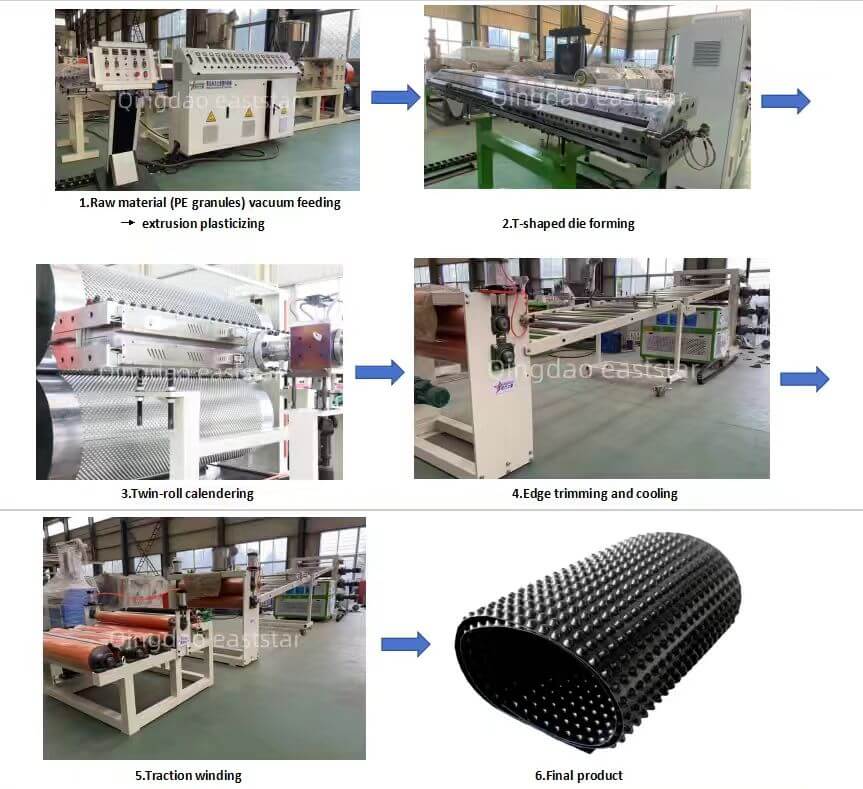

Processus de production complet :

À propos de EASTSTAR

Les principaux produits de Qingdao Eaststar Plastic Machinery Co., Ltd. comprennent : l'équipement de production de feuilles de plastique, l'équipement de profilés en plastique, l'équipement de production de décoration intérieure et extérieure d'automobile, l'équipement de culture agricole intelligent, l'équipement d'extrusion de nouveaux matériaux et divers équipements de traitement auxiliaire du plastique. Les produits de l'entreprise sont distribués dans le monde entier et exportés vers l'Asie du Sud-Est, le Moyen-Orient, l'Amérique du Sud et d'autres pays.

Services que nous proposons pour les projets de panneaux de drainage PE

1. Le vendeur fournira à l'acheteur les dessins d'installation de l'ensemble complet de l'équipement ; et, selon les exigences de l'Acheteur, envoyer du personnel technique sur le site de l'Acheteur pour guider et aider à l'installation, la mise en service et la formation des opérateurs de l'équipement jusqu'à ce que les opérateurs de l'Acheteur puissent produire de manière indépendante des produits qualifiés.

2. Après l'installation, si les conditions d'essai le permettent, le vendeur fournira une formation sur site aux opérateurs d'équipement selon les besoins et fournira à l'acheteur des services techniques complets pour le processus de production.

3. Conception de solutions personnalisées : Nous fournissons des configurations d'équipement optimisées en fonction des spécifications spécifiques de votre produit et de vos exigences en matière de capacité. 5. Le sens de fonctionnement de l'équipement et la couleur de la peinture extérieure peuvent être personnalisés selon les exigences de l'acheteur.

6. Le fournisseur respectera les exigences de délai de livraison contractuelles de l’acheteur.

7. L'entretien ultérieur ou les pièces de rechange n'entraîneront que des frais.

Foire aux questions

Q : Êtes-vous une usine de machines ou une société commerciale ?

R : Nous avons notre propre usine, ce qui signifie que nous pouvons strictement garantir la qualité du produit et le délai de livraison, et nous ne facturons pas d'intermédiaires.

Q : Fournissez-vous des services de test d’équipement ?

R : Oui, nous fournissons des services de tests sur machine. Des frais d'essai supplémentaires seront facturés en fonction des coûts des essais (électricité, main d'œuvre, etc.).

Q : Qu'en est-il du service après-vente de garantie d'un an ?

R : Remplacement gratuit des pièces dans un délai d’un an (à l’exclusion des dommages causés par une erreur humaine). L'entretien ou le remplacement des pièces après un an n'entraînera que des frais. Un support technique à vie est fourni.

Q : Comment puis-je obtenir efficacement un devis ?

R : Veuillez cliquer sur le bouton « Envoyer une demande » sur la page ou sur le bouton icône de message à droite et sélectionnez votre méthode de contact préférée. Laissez un message décrivant les détails de votre produit final (de préférence avec des images et des dessins dimensionnels), les exigences de production, etc. Nous répondrons à votre demande dans les 12 heures.

Q : Comment pouvons-nous visiter votre entreprise et vos machines ?

R : Notre usine est située dans la ville de Jiaozhou, Qingdao, province du Shandong, en Chine, avec un transport pratique, à 18 kilomètres de l'aéroport international de Qingdao Jiaodong.

Q : Quelles sont les conditions de paiement ?

R : T/T

Contactez EASTSTAR dès maintenant pour des spécifications techniques détaillées et un devis formel pour cette ligne de production de panneaux de drainage en PE haute performance !
