Ligne de production composite de coextrusion-waterstop TPE + non-tissé

Ligne de production composite de coextrusion-waterstop TPE + non-tissé

Liste des équipements

1. Extrudeuse monovis SJ-55/30 (1 unité)

2. Dispositifs de déroulement supérieur et inférieur (2 unités chacun)

3. Changeur de matrice et d'écran (1 jeu)

4. Calandre à trois rouleaux de 500 mm de longueur (1 unité)

5. Système de contrôle de la température des rouleaux (1 unité)

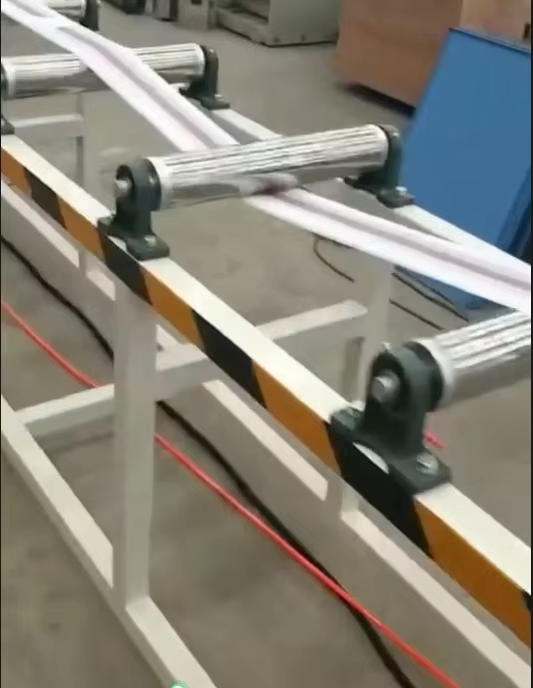

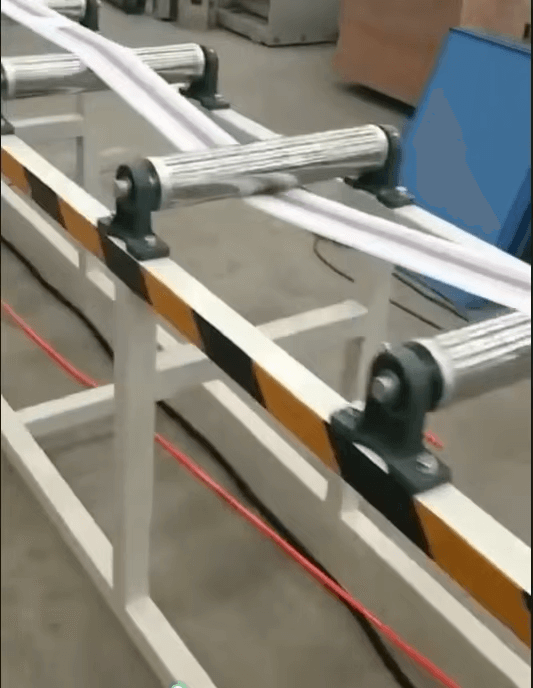

6. Support de refroidissement et système de coupe (1 jeu)

7. Transport (1 unité)

8. Enrouleur (1 unité)

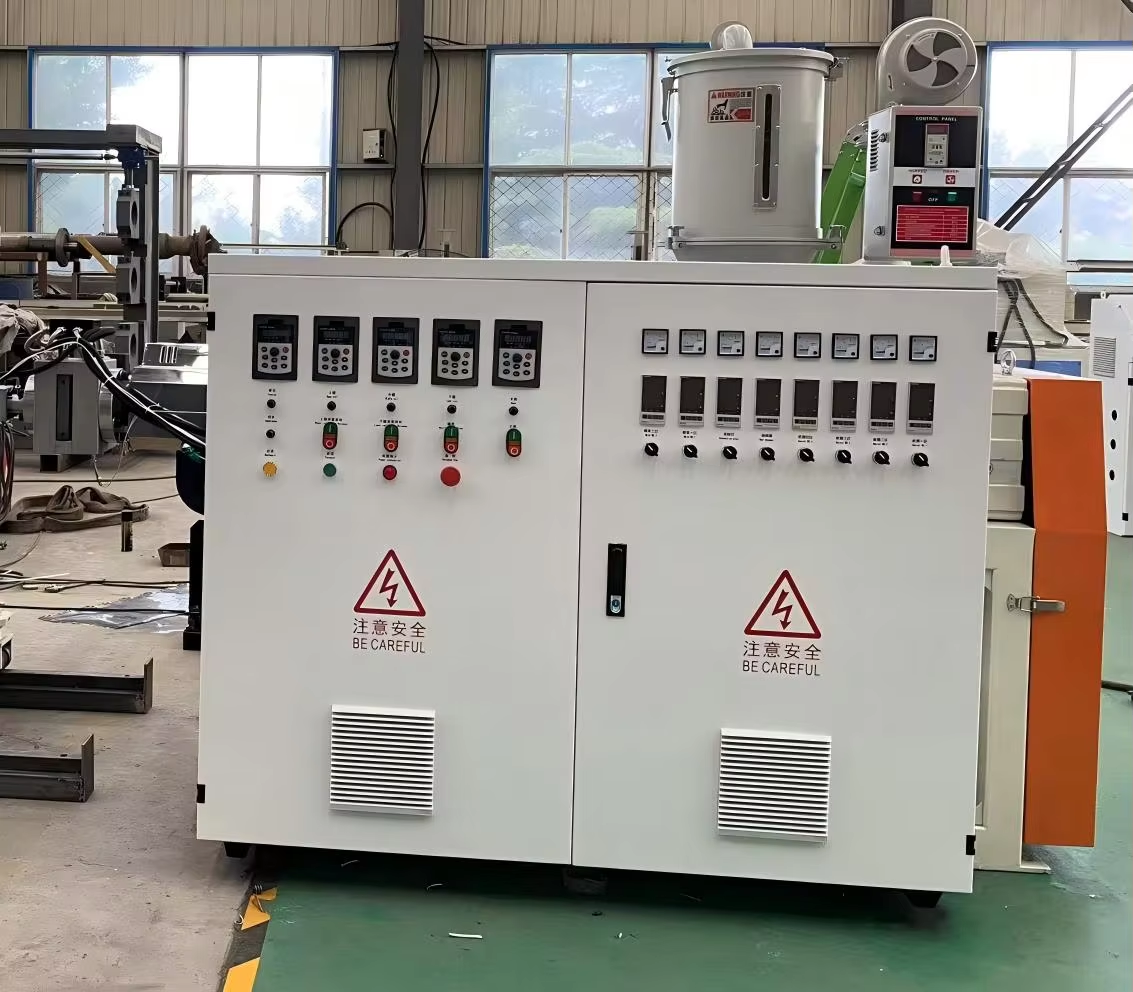

9. Système de contrôle électrique complet (1 jeu)

Affichage de l'équipement (pièce)

Vis, baril et contrôle de la température

Matériau de la vis : 38CrMoAL, acier nitruré

Dureté des vis : HV950

Matériau du corps : matériau du corps résistant à l'usure, acier nitruré

Dureté du canon : HV1050

Diamètre de la vis : 55 mm

L/D Ratio: 30/1

Puissance du moteur principal : 15 kW

Puissance de chauffage du moteur principal : 12 kW

Chauffage du baril : fonte d'aluminium ou céramique

Contrôle de la température : refroidissement automatique forcé par ventilateur

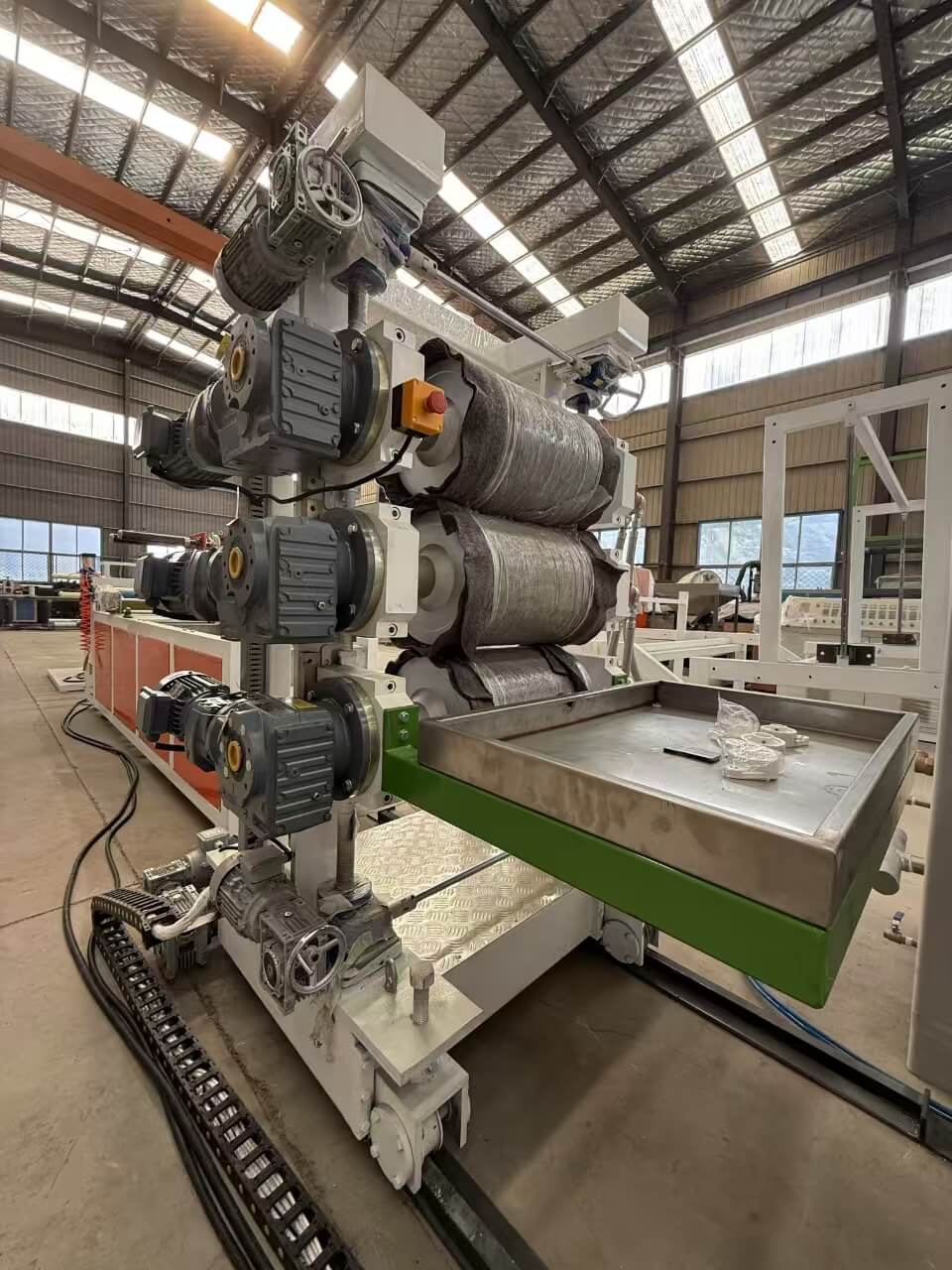

Calandre

Diamètre du rouleau : 300 mm

Largeur efficace du rouleau : 400 mm

Matériau du rouleau : acier 45

Structure des rouleaux : Qingdao Roller Manufacturing ou conception multicanal spéciale de Xuzhou Saite Machinery

Coaxialité : ≤0,005 mm

Finition de surface du rouleau : Ra ≤0,016µm

Dureté de la surface du rouleau : HRC58-62

Épaisseur du chromage : 0,08 mm

Réducteur d'entraînement : Redson ou Congli

Puissance d'entraînement : 3 x 1,5 kW

Contrôle de vitesse : Inverseur Invt

Réglage de l'écart à trois rouleaux : réglage du cylindre, interrupteur d'arrêt d'urgence de sécurité, système de contrôle synchrone

Configuration à trois rouleaux : inclinaison à 45°

Panneau mural à trois rouleaux : Soudage intégral de tôles d'acier

Roulements à rotule sur rouleaux à trois rouleaux : roulement Harbin ou roulement Wafangdian

Joint tournant : coentreprise sino-étrangère

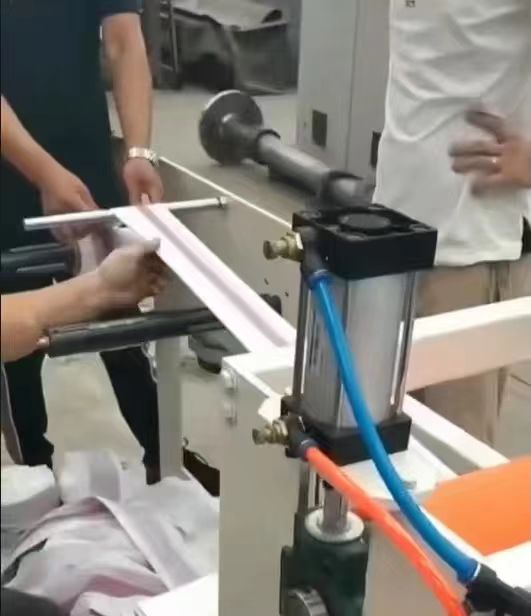

Tracteur

Spécifications : Ø160 x 400mm

Matériau : rouleaux en caoutchouc nitrile

Entraînement : Réducteur

Puissance : 1 x 1,1 kW

Commande : variateur de fréquence INVT

Méthode de serrage : Pneumatique

Synchronisé avec trois rouleaux ou indépendamment

Remontoir

Couple d'entraînement

Type : Double station

Contrôle : Comptage automatique de longueur fixe

Diamètre de rembobinage : 50 mm

Spécification du noyau du tube en papier : gaine extérieure de 2 pouces

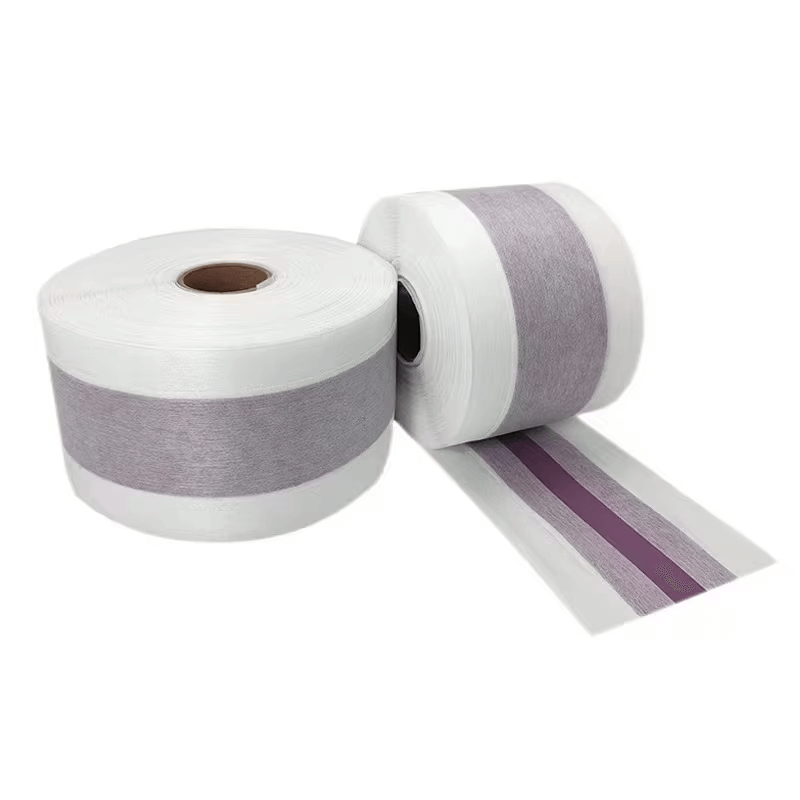

Présentation du produit fini
