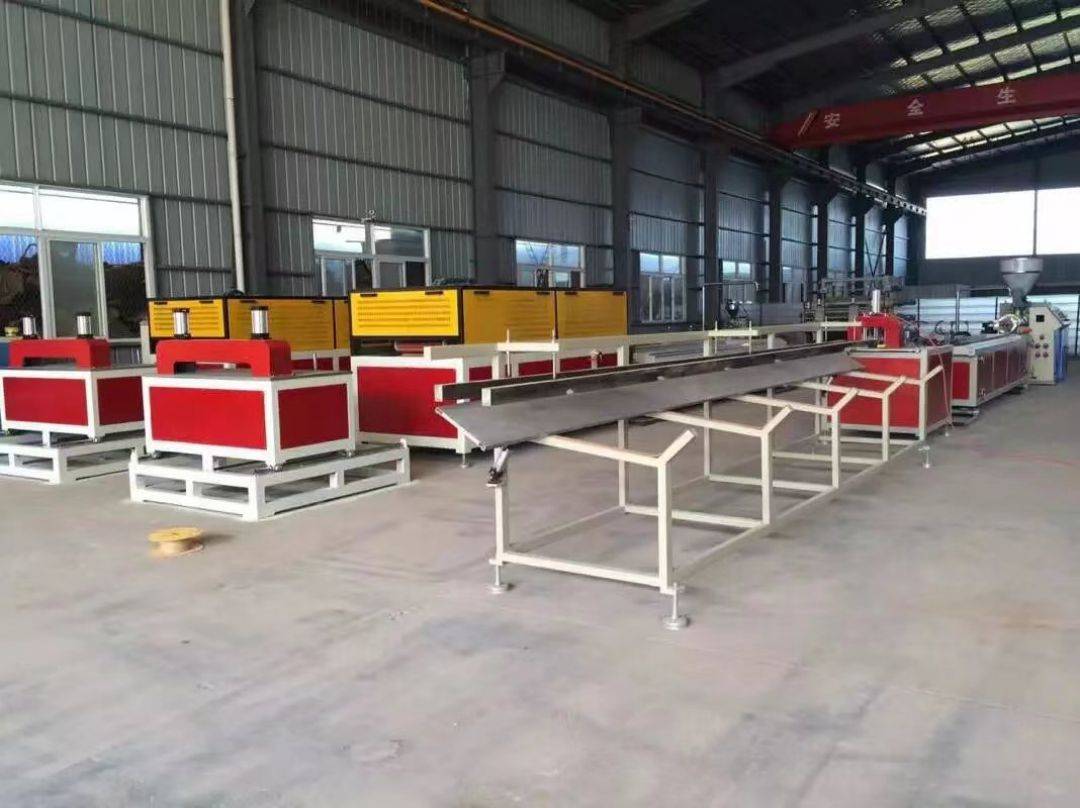

Ligne de production de panneaux muraux en PVC

La ligne de production de panneaux muraux en PVC se compose de :

① Machine principale double cône

② Extrudeuse de colle

③ Table de mise en forme sous vide

④ Machine de traction

⑤ Machine de découpe

⑥ Support de réception de matériel

La ligne de production de panneaux muraux en PVC adopte un contrôle intelligent, un degré élevé d'automatisation, un fonctionnement stable, une utilisation facile et une efficacité de production élevée. De plus, notre société a toujours adhéré à l'approche orientée client et a toujours mis en œuvre la solution « clé en main », fournissant aux clients une installation, une mise en service, une production et une formation porte-à-porte. La formule des matières premières garantit que les clients peuvent produire de manière indépendante et stable.

La ligne de production de panneaux muraux en PVC est principalement composée d'une extrudeuse conique à double vis, d'une table de formage sous vide, d'un tracteur, d'une machine de découpe et d'un support de réception de matériaux.

La ligne de production de panneaux muraux en PVC adopte un contrôle intelligent, avec un degré élevé d'automatisation, un équipement stable, une opération facile et une efficacité de production élevée. En remplaçant des moules de spécifications différentes, des panneaux muraux décoratifs en bois-plastique de différentes spécifications, tailles, formes et épaisseurs peuvent être produits.

Le « panneau mural en PVC », également connu sous le nom de « mur intégré », est composé de fibre de bambou comme matériau et de résine comme technologie de surface. Il est largement utilisé dans la maison, l'ingénierie et d'autres matériaux de décoration murale. Les couleurs sont comparables aux papiers peints traditionnels, et en même temps, ils présentent également les avantages des lambris et constituent un nouveau type de matériau de décoration murale qui remplace la peinture murale et le papier peint.

cas

affichage du produit

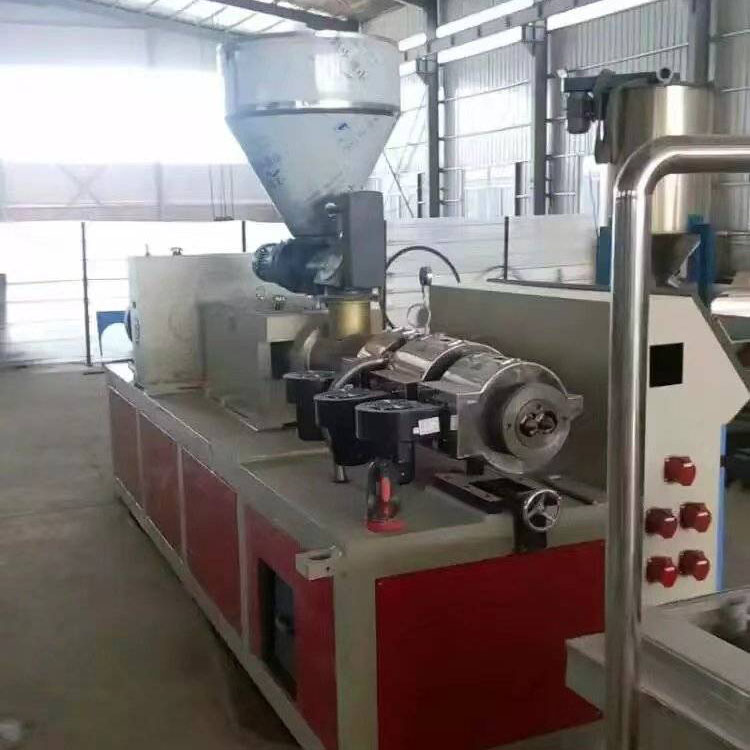

Extrudeuse double conique

Un système d'extrusion

1. Diamètre de vis : 65/132 (Zhoushan, Zhejiang)

2、 Production maximale de conception : 180-200 Kg/H

3. La structure de la vis est conçue pour la poudre de PVC sous forme de rotation conique.

4. Matériau de la vis nitrure 38CrMoAlA, profondeur de dessalement 0,5-0,7 mm, dureté de surface HV 940

5. Système de chauffage à cartouche, anneau chauffant en fonte d'aluminium + couvercle en acier inoxydable

6、 Mode de refroidissement Le ventilateur a un refroidissement forcé

7、 Zone de chauffage numéro 5, puissance de chauffage de 26KW,

B Système d'alimentation quantitative

1、 Utilisez la trémie d'alimentation en acier inoxydable

2、Puissance du moteur d'alimentation : 1,1 KW

3. Mode de régulation de la vitesse du système d'alimentation : régulation de la vitesse de conversion de fréquence

C, système de pompage sous vide

1. Puissance de la pompe à vide : 2,2KW

2. Degré de vide : 0- -0 et 7Pa

D, système d'entraînement

1. Adoptez une boîte de réduction de vitesse à couple élevé, un faible bruit et une longue durée de vie (Jiangyin, Jiangsu)

2, matériau d'engrenage réducteur 20CrMoTi, engrenage utilisant une combinaison de surface de dent oblique,

3. Boîte de distribution : sortie de couple à axe unique en sortie de couple à double axe via un engrenage super-bical

E, système de moteur principal

1. Puissance du moteur principal : 37 KW (moteur Shandong Kejie ou Shandong Xian)

2. Mode de régulation de la vitesse du moteur principal : contrôle de conversion de fréquence CA

F, système de commande électrique

1. Armoire de commande électrique de conception unique

2. Appareils électriques basse tension Chint

3. Contrôleur de température intelligent

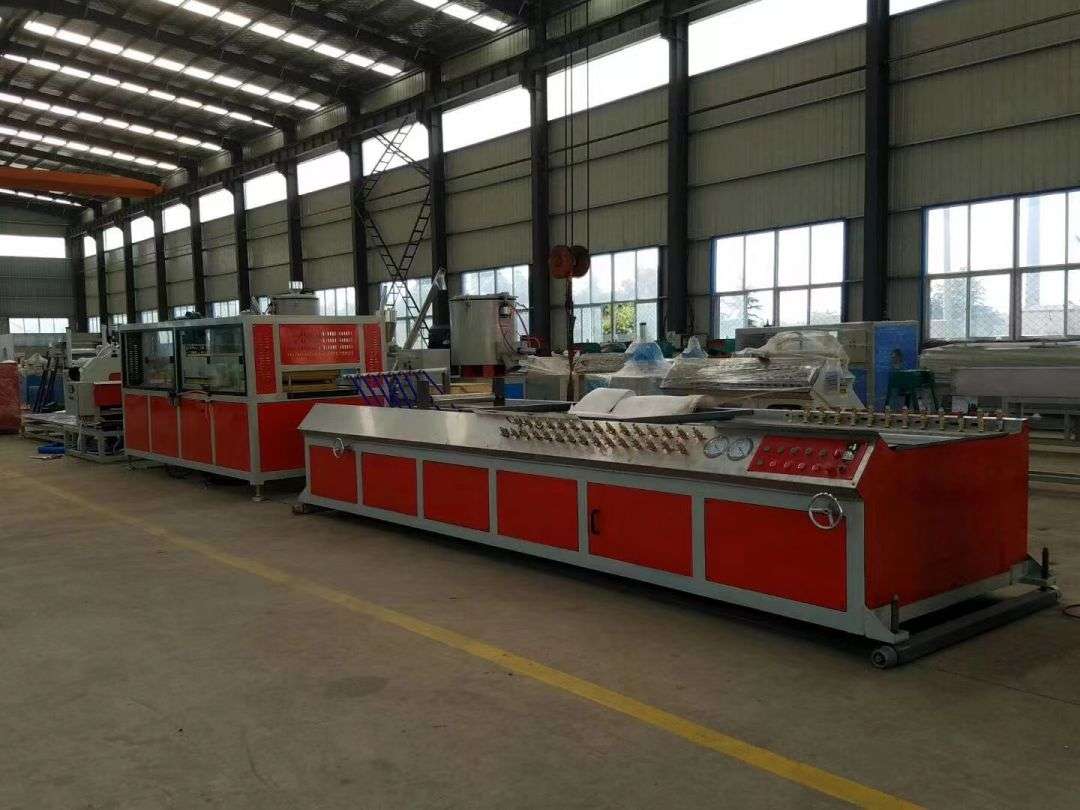

Table de réglage du vide YFD

1、 Le réservoir d'eau est en acier inoxydable

2、 Longueur de la table de réglage : 5 000 mm

3、 Définir la largeur de la table : 1 200 mm

4、 Largeur du centre d'installation de la piste de guidage de la scène de réglage : 800 mm

5. Pompe à vide : 5,5 KW x 2,4 KW x1, trois pompes à vide sont connectées directement à la circulation de l'eau, degré de vide 0-0,8 Pa.

6、 # : 40 chacun, répartis des deux côtés de la scène de réglage

7、 Le dispositif mobile avant et arrière de l'étape de réglage : le moteur cycloïde entraîne le fil machine à glisser

8、 Autres réglages de direction multidimensionnels : tous sont des réglages manuels

9、 Quantité d'eau de refroidissement : 6 mètres cubes/heure

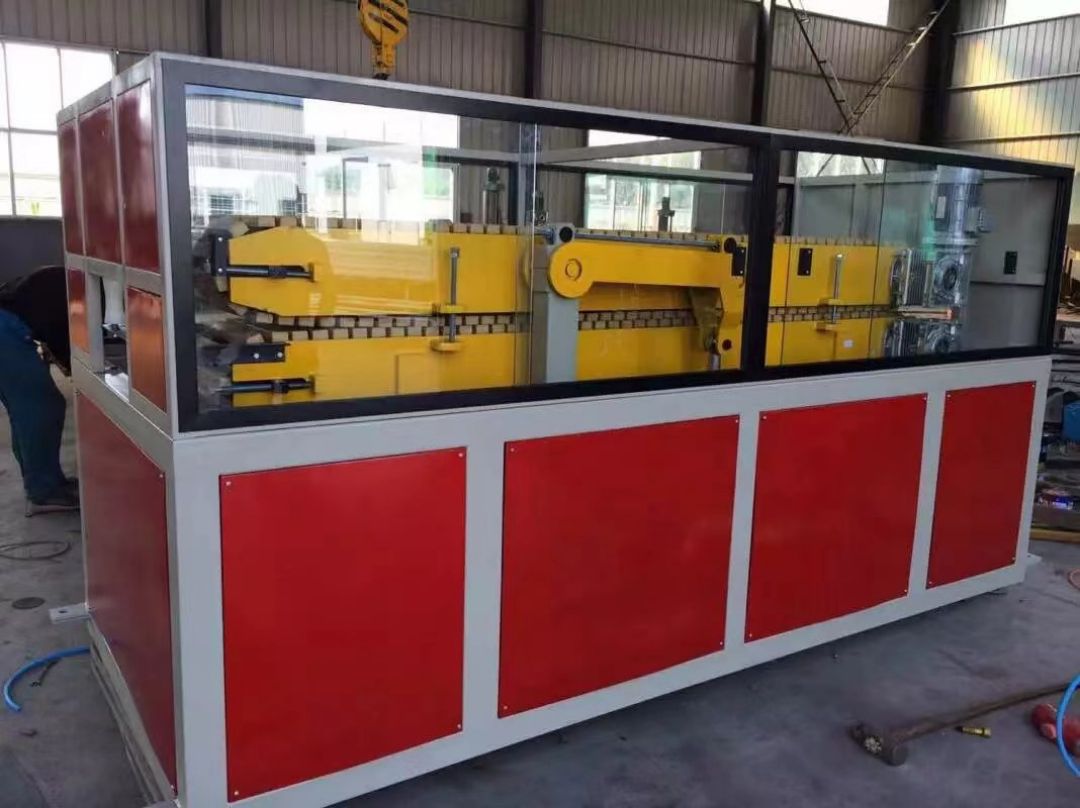

Tracteur YF 600

1、 Nombre de bandes de traction : 2 barres

2、 Chaque courroie de traction est entraînée par un moteur de décélération, puissance du moteur 1,5KW/unité

3、 Longueur de serrage effective de traction : 1 800 mm

4、 Largeur effective de la courroie de traction : 600 mm

5、 Vitesse de traction : 0,3-3 m/min

6、 Pression de travail : 0,5-0,7 Mpa

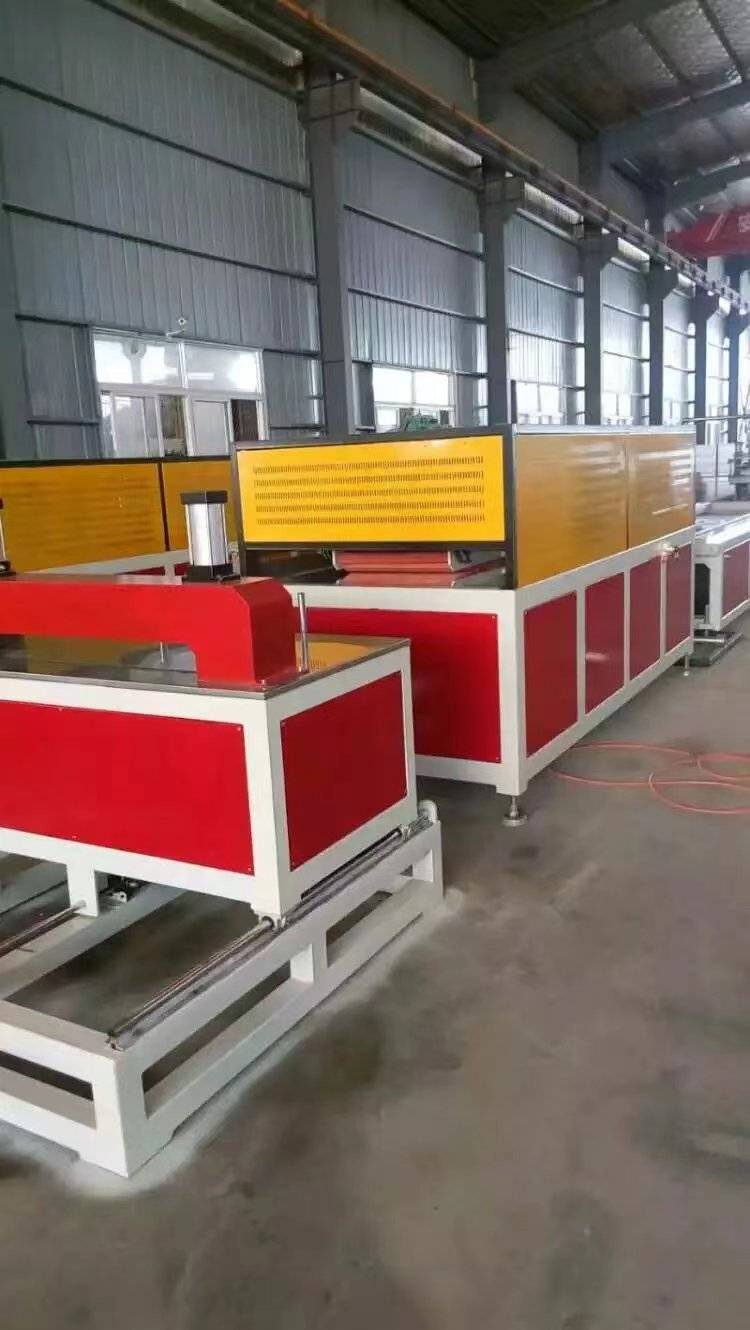

Machine de découpe YFQ600

1、 Puissance du moteur de coupe : 2,2 Kw

2、Max. largeur de coupe : 600 mm

3、 Puissance du moteur d'aspiration : 2,2 Kw

4. Lame de scie coupée : alliage de haute qualité, diamètre de la lame de scie : 350 mm.

5、 Mouvement de la table de découpe et mode de sciage : pneumatique

6、 Mode de coupe : automatique/manuel

7. Compteur : compteur de voyage

8、 Pression de travail : 0,5-0,7 Mpa

9、 Hauteur de coupe maximale : 70 mm

Support YF-600

1、 Longueur de 6 000 mm

2. Mode retournement : pneumatique

3、 Matériau du comptoir : acier inoxydable
