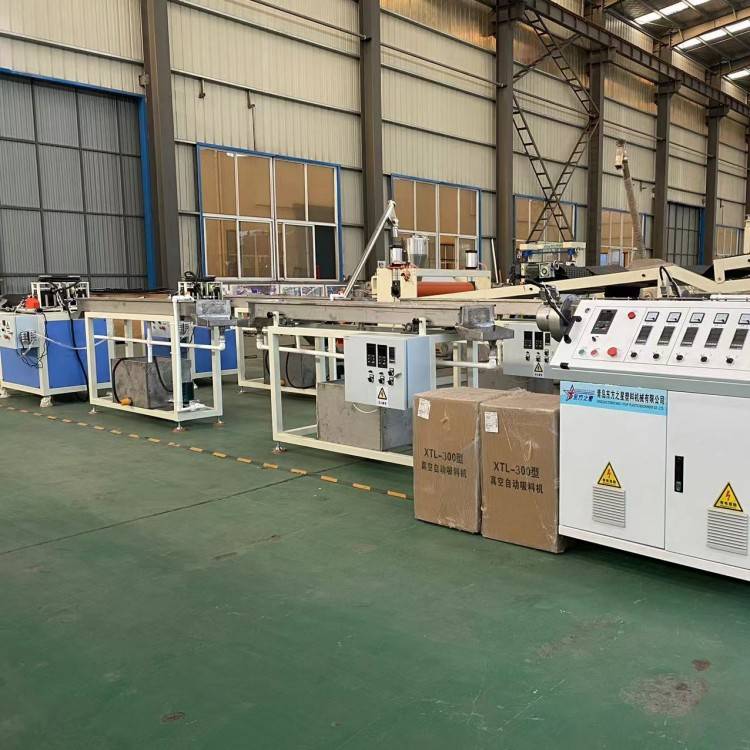

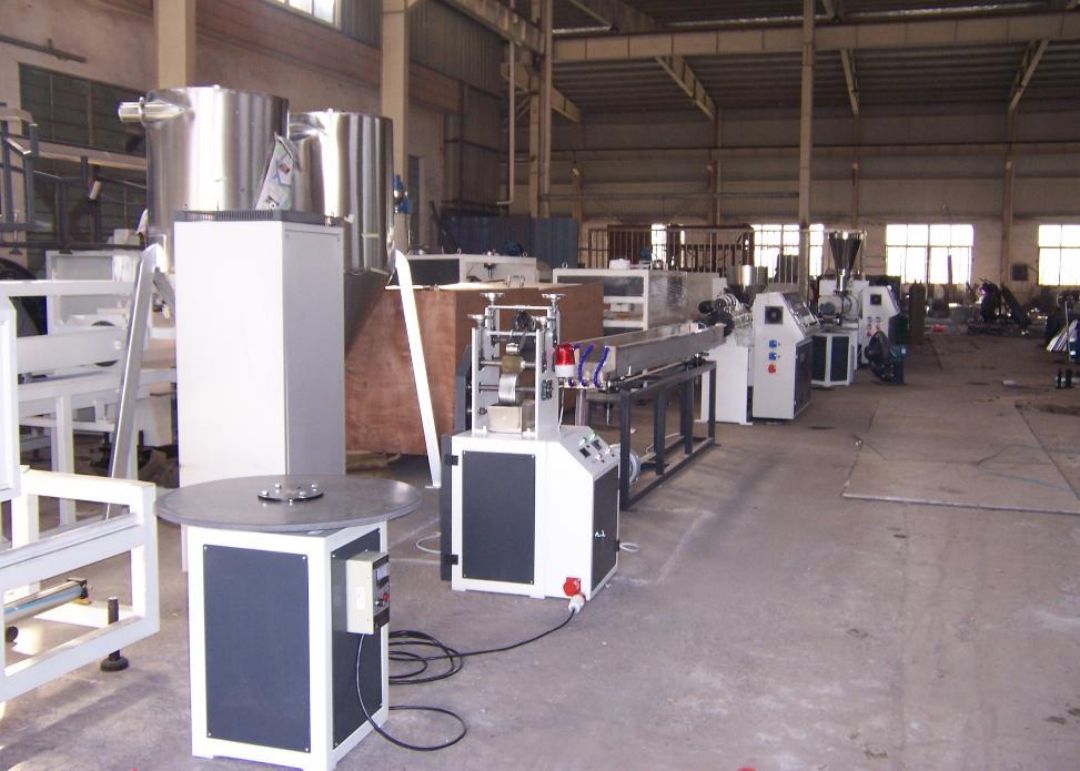

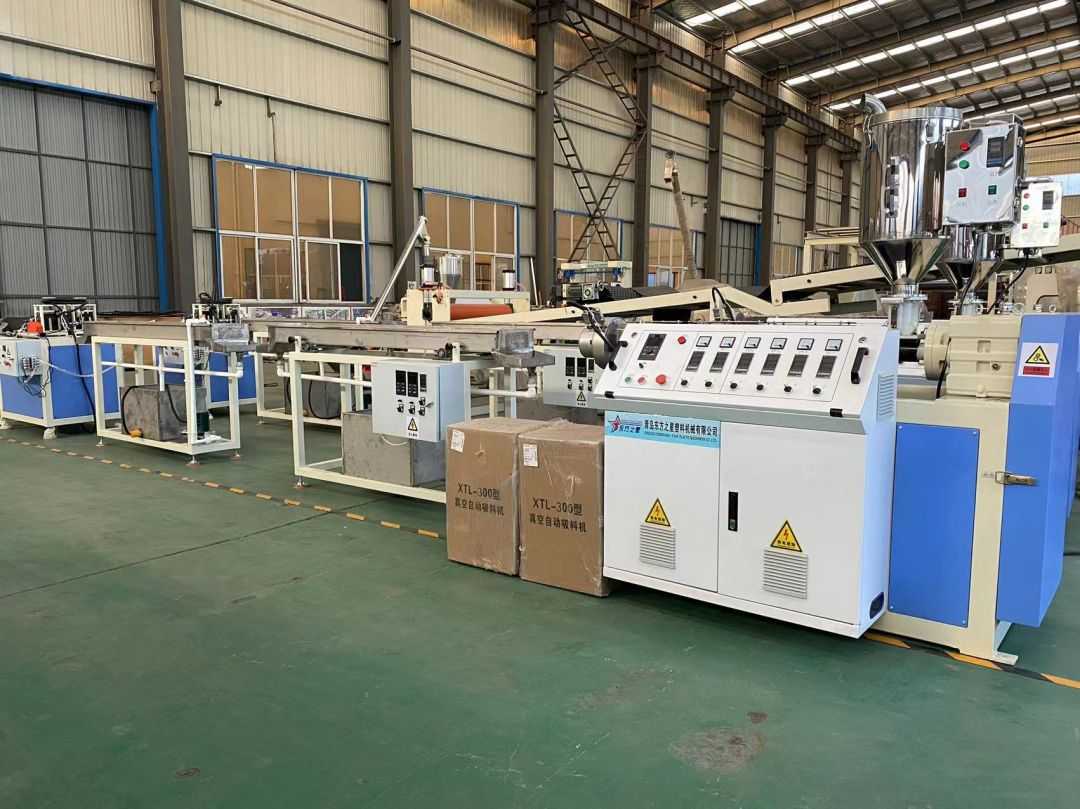

Équipement de bande de chant en PVC

Processus

Alimentation, extrusion, façonnage, traction, gaufrage, enroulement, test de produits et application

Rendement

30-80kg /h Fluctuation raisonnable selon les caractéristiques du matériau et les spécifications du produit

Couleur machine

Pickguard gris clair et blanc foncé en orange ou bleu ciel

Demande d'usine

Construction de fondations, construction, terrassement et ouvrages de murs ;

Fourniture de grues, chariots élévateurs et autres équipements de levage ; matériel et outils d'installation;

Espace : (M*M*M) : 18 M (longueur) × 1,5 M (largeur) × 2,5 M (hauteur) ;

Tension d'alimentation

Tension d'alimentation : triphasé 380 V 50 Hz

Tolérance de tension : 5 %/-5 % ;

Fréquence : 50 Hz ± 2 %

Puissance totale : 40KW (ligne de production), utilisation réelle 60 %

Fils/tuyaux/câbles/air comprimé

Fils/Câbles : De l’alimentation électrique pour contrôler cette ligne de production et tous les câbles de l’armoire de commande à l’armoire de chaque machine ;

Approvisionnement en eau : 0,5 mètre cube par heure

Air comprimé : 0,4-0,6 PM

prix

RMB 87 000,00 (prix d'expédition de l'entreprise)

Méthodes de paiement

Dépôt de 30 %, paiement intégral de 70 % avant la livraison.

Livraison

25 jours ouvrables

Emballer

Film d'emballage PE ou emballage nu

Durée de conservation

12 mois

Durée de validité du devis

30 jours

Heure de devis matériel : 20 23 - 3 - 12

SJ65-28/1

Granulés de PVC

Sortie : 30-80 KG/H ( Fluctuation raisonnable en fonction des différents matériaux et conditions de fonctionnement)

Taille du produit

Fabriqué selon les dessins ou échantillons du client

1

Alimentateur à spirale en acier inoxydable

1 ensemble

0, 30 000 yuans

2

Ligne d'extrusion de bandes de chant S J65

1 ensemble

84 000 yuans

3

Mode d'emploi

1 portion

4

Schéma électrique

1 portion

5

Accessoires pour machines en plastique

1 portion

Article

projet

Spécifications requises

Gamme de spécifications de production

Convient aux bandes de chant en PVC ou aux lignes d'angle en PVC et à d'autres produits profilés

Capacité de production maximale Kg/h

3 0- 8 0

Vitesse d'extrusion maximale m/min

0,5-15

Hauteur du centre de la ligne de production (mm)

1000

Longueur de la ligne de production mm

Environ 13 000

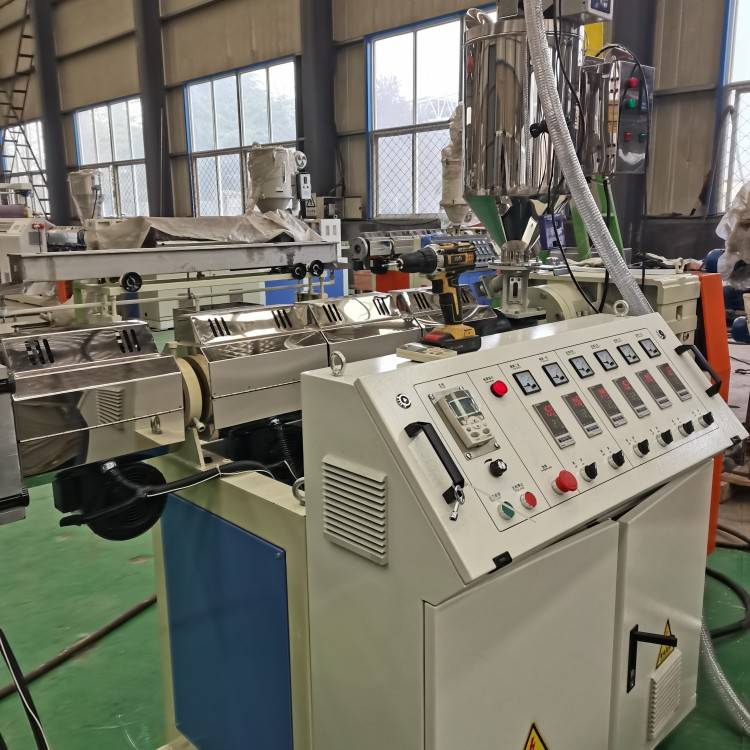

Ligne de production de bandes de chant en PVC. Extrudeuse S J65-28/1

1

Caractéristiques

SJ65-28/1

2

Diamètre de vis

65 millimètres

3

Rapport d'aspect de la vis

28 :1

4

Structure à vis

Vis spéciale PVC

5

Structure du canon

Canon intégré

6

Matériau de la vis, du corps

38CrMOALA

7

Traitement de nitruration des vis et des fûts

Traitement de nitruration

8

Durée de vie des vis et du barillet

Environ 3 ans

9

Puissance du moteur à fréquence variable de l'entraînement principal

18,5 kW

10

Boîte de vitesse

Réducteur spécial de machines en plastique de Changzhou

11

Puissance de chauffe du fût

16KW

12

Méthode de refroidissement en fût

Refroidissement par air

13

Puissance du ventilateur de refroidissement

4 × 0,18 kW = 0,72 kW

14

Méthode de chargement

Alimentateur à spirale en acier inoxydable

15

Système de contrôle de vitesse du moteur à fréquence variable de l'entraînement principal

Contrôleur de conversion de fréquence de 18,5 kW

16

Accueillir des appareils électriques

Appareils électriques basse tension Chint, contrôleur de température intelligent numérique, onduleur de marque célèbre, armoire de commande électrique à structure ergonomique.

17

Alimentation externe hôte

Système triphasé à cinq fils

Capacité totale installée 50KW|+40KW

Article

projet

Spécifications requises

Moule

1

Forme structurelle

Tête de machine à empiler des blocs de construction

2

Matériau de la tête de filière et du noyau

45# trempe et revenu

3

Produire des produits de différentes spécifications et modèles

Remplacement de filières d'extrusion de différentes spécifications et tailles et dispositifs de mise en forme correspondants

4

Méthode de chauffage du moule

Utiliser une plaque chauffante ou un radiateur en fonte d'aluminium sans décoloration

5

Durée de vie du moule

Environ 3 ans

Article

projet

Spécifications requises

1

Dimensionnement de la longueur du réservoir

2,5 millions

2

Matériau du bac à eau

Acier inoxydable

3

Puissance du moteur de mouvement longitudinal

0,75 kW

4

Type structurel

Refroidissement par pulvérisation d'eau, puissance de la pompe à eau 1,5 kW

5

Stéréotype

Moule de façonnage refroidi à l'eau

6

Boîte de vidange, matériau du tuyau

Acier inoxydable

7

Plage de mouvement avant et arrière

800 millimètres

8

Plage de réglage gauche et droite

50 millimètres

9

Plage de déplacement haut et bas

80 millimètres

Article

projet

Spécifications requises

1

Méthode de traction

Rouleau

2

Largeur de traction effective

200

3

Moteur de traction

1,1KW

4

Diamètre du rouleau de traction

150 millimètres

5

Contrôle de vitesse

Contrôle de fréquence

6

Dispositif de gaufrage

Remplacez différents rouleaux de gaufrage pour gaufrer différents modèles de produits

7

Méthode de serrage

Pneumatique + Manuel

Nom du produit : Ligne de production de bandes de chant en PVC. Bobineuse

Article

projet

Spécifications requises

1

Méthode de roulement

Moteur couple, type disque double position

2

Longueur de rembobinage

200-500 mètres

3

Moteur d'enroulement

5N

4

Diamètre de la bobine

600 millimètres

5

Méthode de décharge

Déchargement manuel

Moule

1 ensemble

Plateforme de stéréotypes

1 ensemble

Gaufrage tracteur

1 ensemble

Enroulement

1 ensemble

1

Longueur du diamètre de l'évier

2,4 millions

2

Matériau de la plaque à eau

acier inoxydable

3

Puissance du moteur mobile longitudinal

0,55 kW

4

Type structurel

Pulvérisez de l'eau pour le refroidissement, la puissance de la pompe est de 0,75 kW.

5

Finaliser le chemin

Moule de moulage refroidi à l'eau

6

Corps du réservoir, matériau du pipeline

acier inoxydable

7

Plage de déplacement avant et arrière

800 millimètres

8

Ajustez la plage à gauche et à droite

50 millimètres

9

Gamme haut et bas

80 millimètres
